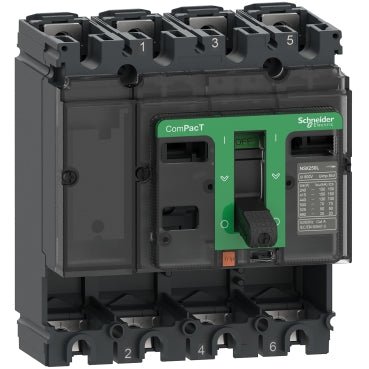

Schneider C25F4 Interruptor Automático Marco Básico, ComPacT NSX250F, 36kA/415VAC, 4P, 2

El Schneider Electric C25F4 es un interruptor automático de cuadro básico de 4 polos de la gama ComPacT NSX250F, con una corriente nominal de 250 A y diseñado para distribución de energía en corriente alterna. Ofrece una capacidad máxima de ruptura de cortocircuito de 36 kA a 380/415 V AC, lo que lo hace adecuado para aplicaciones industriales exigentes que requieren una protección confiable contra sobrecorrientes.

Especificaciones técnicas:

• Referencia comercial: C25F4
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: ComPacT NSX nueva generación
• Tipo de producto: Cuadro básico (sin unidad de protección)
• Número de polos: 4P
• Posición del conductor neutro: Izquierda
• Corriente nominal [In]: 250 A a 40 °C
• Tensión nominal [Ue]: 690 V AC 50/60 Hz (IEC 60947-2)
• Tipo de red: AC
• Frecuencia de red: 50/60 Hz
• Capacidad máxima de ruptura [Icu]: 36 kA a 380/415 V AC - 85 kA a 220/240 V AC - 35 kA a 440 V AC - 8 kA a 660/690 V AC (IEC 60947-2)
• Capacidad de ruptura en servicio [Ics]: 36 kA a 380/415 V AC - 85 kA a 220/240 V AC (IEC 60947-2)
• Tensión de aislamiento nominal [Ui]: 800 V AC 50/60 Hz (IEC 60947-2)
• Tensión nominal de impulso soportada [Uimp]: 8 kV (IEC 60947-2)
• Nivel de rendimiento: F - 36 kA a 415 V AC
• Tipo de control: Palanca
• Método de montaje: Fijo
• Soporte de montaje: Placa trasera
• Tipo de conexión: Frontal (superior e inferior), 35 mm
• Durabilidad mecánica: 20,000 ciclos (IEC 60947-2)
• Durabilidad eléctrica: 10,000 ciclos a 440 V AC In (IEC 60947-2)
• Grado de protección IP: IP40 (IEC 60529)
• Grado de protección IK: IK07 (IEC 62262)
• Grado de contaminación: 3 (IEC 60664-1)
• Temperatura de funcionamiento: -25 a 70 °C
• Temperatura de almacenamiento: -50 a 85 °C
• Dimensiones (An x Al x Pr): 140 x 161 x 86 mm
• Peso: 2.112 kg
• Normas: EN/IEC 60947-2, UL 60947-4-1

Características y beneficios:

• Cuadro básico sin unidad de protección, que permite una combinación flexible con unidades de disparo seleccionadas por separado
• Alta capacidad de ruptura de 36 kA a 415 V AC para uso en instalaciones con corrientes de falla significativas
• Amplio rango de temperatura de funcionamiento de -25 a 70 °C para un rendimiento fiable en entornos variados
• Clasificaciones IP40 e IK07 que proporcionan protección contra la entrada de polvo y impactos mecánicos
• Apto para función de aislamiento según EN/IEC 60947-2

Aplicaciones:

• Tableros principales y secundarios en instalaciones industriales
• Paneles de distribución de energía que requieren alta capacidad de resistencia a cortocircuitos
• Equipos de control y automatización industrial
• Aplicaciones que requieren un cuadro personalizable con unidades de protección especificadas por separado

Cumple con EN/IEC 60947-2 y UL 60947-4-1. Parte de la gama Schneider Electric ComPacT NSX nueva generación.
