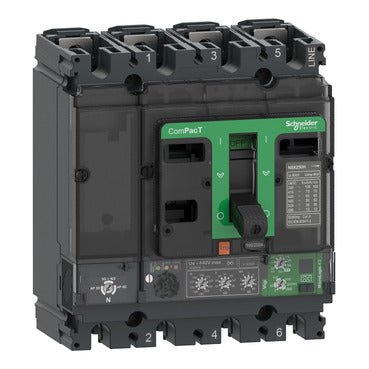

Interruptor automático Schneider C10F44V100, ComPacT NSX100F, 36kA/415VAC 4P MicroLogic

El Schneider Electric C10F44V100 es un interruptor diferencial ComPacT NSX100F de 4 polos con una corriente nominal de 100 A a 40°C, equipado con la unidad de protección electrónica MicroLogic Vigi 4.2. Ofrece una capacidad de corte de cortocircuito última nominal de 36 kA a 380/415 V CA según IEC 60947-2 y combina protección contra sobrecarga, retardo corto, instantánea y protección integrada contra fugas a tierra (LSoIR) en un solo equipo de montaje fijo diseñado para la distribución de energía eléctrica.

Especificaciones técnicas:

• Referencia comercial: C10F44V100
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: ComPacT NSX nueva generación
• Tipo de producto: Interruptor diferencial
• Número de polos: 4P
• Corriente nominal [In]: 100 A a 40°C
• Tensión nominal [Ue]: 440 V CA 50/60 Hz
• Capacidad de corte [Icu]: 36 kA a 380/415 V CA; 85 kA a 220/240 V CA (IEC 60947-2)
• Unidad de protección: MicroLogic 4.2, electrónica, LSoIR
• Disparo por sobrecarga prolongada [Ir]: ajustable 40...100 A (9 posiciones)
• Sensibilidad a fugas a tierra [In]: 30 mA a 5 A, ajustable
• Retardo de tiempo para fugas a tierra [t]: 0 a 1 s, ajustable
• Clase de protección diferencial: Clase A
• Tensión de aislamiento nominal [Ui]: 500 V CA
• Tensión de impulso nominal [Uimp]: 8 kV
• Montaje: Fijo, placa trasera
• Grado de protección IP: IP40 (IEC 60529)
• Temperatura de funcionamiento: -25...70°C
• Dimensiones (An x Al x Pr): 140 x 161 x 86 mm
• Peso: 2.4 kg
• Norma: EN/IEC 60947-2

Características y beneficios:

• Protección integrada contra fugas a tierra Clase A con sensibilidad ajustable de 30 mA a 5 A y retardo de tiempo seleccionable de 0 ms a 1 s para protección selectiva coordinada
• Unidad electrónica MicroLogic 4.2 que ofrece protección LSoIR: sobrecarga prolongada, retardo corto, cortocircuito instantáneo y corriente residual en un solo dispositivo
• Disparo por sobrecarga prolongada Ir ajustable en 9 posiciones (40...100 A) con memoria térmica de 20 minutos para un comportamiento preciso en disparos por sobrecarga repetida
• Señalización local LED que indica dispositivo listo (parpadeo verde), advertencia de sobrecarga al 90% Ir (naranja) y alarma de sobrecarga al 105% Ir (rojo)
• 5 ranuras para auxiliares eléctricos con posiciones de montaje de maneta horizontal y vertical

Aplicaciones:

• Tableros principales y secundarios en instalaciones eléctricas industriales y comerciales
• Protección de circuitos derivados que requieren protección combinada contra sobrecorriente y fugas a tierra
• Instalaciones donde se necesita coordinación selectiva de disparo mediante retardos ajustables de fugas a tierra
• Sistemas de distribución de alta demanda que requieren capacidad de corte hasta 36 kA a 415 V CA

Cumple con EN/IEC 60947-2. Parte de la gama nueva generación ComPacT NSX de Schneider Electric.

También conocido como: Schneider C10F44V100, Schneider Electric C10F44V100, NSX100F Vigi 4.2, ComPacT NSX100F RCBO.
