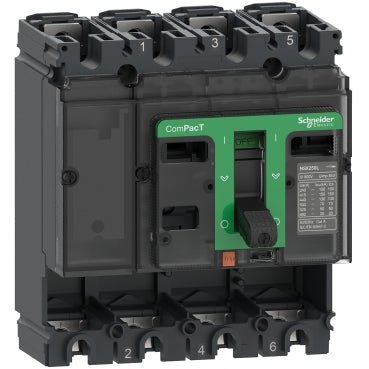

Schneider C10F4 Interruptor Automático Marco Básico, ComPacT NSX100F, 4P 100A 36kA, Con

El Schneider Electric C10F4 es un interruptor automático de cuadro básico de 4 polos de la gama nueva generación ComPacT NSX, con una corriente nominal de 100 A a 40°C para aplicaciones de distribución eléctrica. El cuadro NSX100F ofrece una capacidad máxima de corte de 36 kA a 380/415 V CA y se suministra sin unidad de disparo, lo que permite una integración flexible de módulos de protección seleccionados por separado.

Especificaciones técnicas:

• Referencia comercial: C10F4
• Fabricante: Schneider Electric
• EAN:
• Serie / gama: ComPacT NSX nueva generación
• Tipo de producto: Cuadro básico, sin unidad de disparo
• Número de polos: 4P
• Posición del neutro: Izquierda
• Corriente nominal [In]: 100 A a 40°C
• Tensión nominal [Ue]: 690 V CA 50/60 Hz
• Tipo de red: CA, 50/60 Hz
• Capacidad máxima de corte [Icu]: 36 kA a 380/415 V CA; 85 kA a 220/240 V CA; 8 kA a 660/690 V CA
• Durabilidad mecánica: 50.000 ciclos
• Montaje: Fijo, placa trasera
• Conexión: 35 mm, frontal (superior e inferior)
• Dimensiones (An x Al x Pr): 140 x 161 x 86 mm
• Peso: 1,890 kg
• Grado de protección IP: IP40
• Grado de protección IK: IK07
• Temperatura de funcionamiento: -25 a 70°C
• Normas: EN/IEC 60947-2, UL 60947-4-1

Características y beneficios:

• Se suministra sin unidad de disparo, permitiendo seleccionar el módulo de protección adecuado para cumplir con los requisitos específicos de carga e instalación.
• Capacidad de corte de 36 kA a 415 V CA que garantiza una protección fiable contra cortocircuitos en instalaciones industriales exigentes.
• Calificado para aislamiento según EN/IEC 60947-2, facilitando un desconexión segura para mantenimiento de los circuitos aguas abajo.
• Rango de temperatura de funcionamiento de -25 a 70°C, adecuado para diversos entornos industriales y comerciales.
• Durabilidad mecánica de 50.000 ciclos y protección IP40 que contribuyen a una larga vida útil en cuadros de distribución.

Aplicaciones:

• Cuadros de distribución eléctrica industrial que requieren protección modular y configurable de circuitos.
• Paneles eléctricos que operan a tensiones de hasta 690 V CA en instalaciones de fabricación y procesos.
• Cuadros principales y secundarios donde el tipo de unidad de disparo debe seleccionarse por separado.
• Instalaciones que requieren alta capacidad de corte en un formato compacto de cuadro de 4 polos.

Cumple con EN/IEC 60947-2 y UL 60947-4-1. Parte de la gama nueva generación ComPacT NSX de Schneider Electric.

También conocido como: Schneider C10F4, Schneider Electric C10F4, cuadro básico NSX100F 4P, cuadro interruptor ComPacT NSX 100A.
