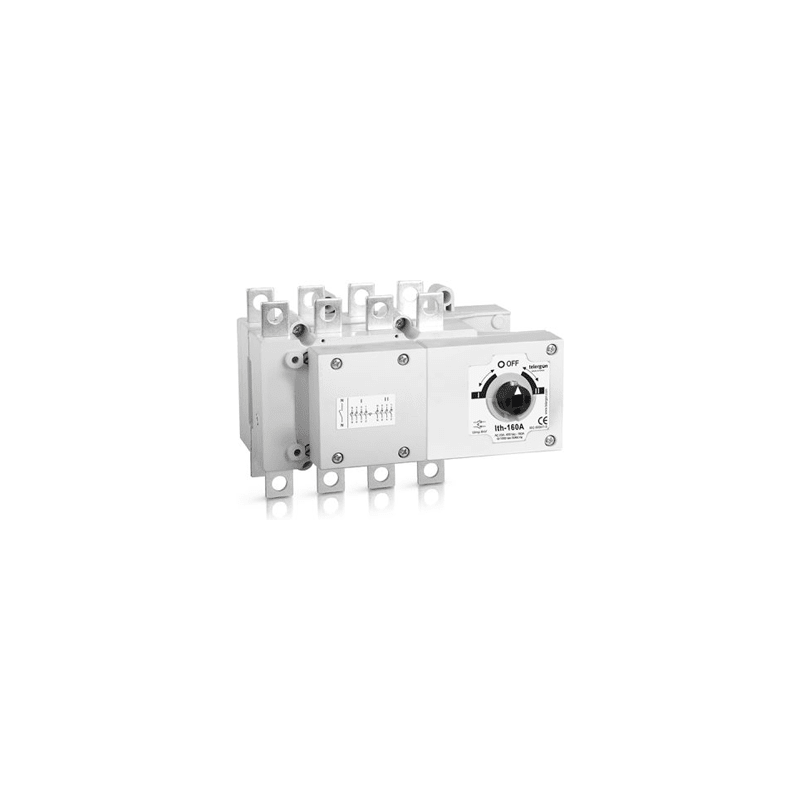

Telergon S5F01603PS0 omkopplare 3P 160A I-0-II

Telergon S5F01603PS0 är en lastomkopplare i S5F-serien för bottenmontage, märkt 160 A, för omkoppling mellan två matningar med ett mittläge AV (I-0-II). Det är en enhet i storlek 0 med 3P-konfiguration och manövreras med ett direkt eller externt handtag, som beställs separat.

Tekniska specifikationer:

• Kommersiell referens: S5F01603PS0
• Tillverkare: Telergon
• EAN: 8433996007142
• Serie / sortiment: Telergon S5F-seriens lastomkopplare
• Produkttyp: Lastomkopplare för bottenmontage
• Omkopplingsfunktion: I-0-II med ett AV-läge
• Antal poler: 3P
• Ramstorlek: 0
• Termisk märkström [Ith] vid 40 °C: 160 A
• Märkisolationsspänning [Ui]: 1000 V
• Märkstötspänning [Uimp]: 8 kV
• Märkdriftström [Ie] vid 400 V AC-21A: 160 A
• Märkdriftström [Ie] vid 400 V AC-22A: 160 A
• Märkdriftström [Ie] vid 400 V AC-23A: 160 A
• Märkt brytförmåga vid 400 V AC-22: 480 A
• Märkt slutförmåga vid 400 V AC-22: 480 A
• Märkt kortslutningsslutförmåga [Icm]: 13 kA toppvärde
• Märkt korttidsuthållningsström [Icw] 1 s: 7 kA effektivvärde
• Mekaniska manövreringar: 8 000
• Maximal vikt: 1,8 kg
• Montering: Bottenmontage
• Manövrering: Direkt eller externt handtag, beställs separat
• Standarder: IEC 60947-3

Egenskaper och fördelar:

• Omkoppling mellan två matningskällor med ett tydligt AV-läge
• Märkt kortslutningsslutförmåga på 13 kA och uthållighet på 7 kA i 1 s
• Dimensionerad för 8 000 mekaniska manövreringar
• Kan motoriseras med motsvarande Telergon UM-C-sats

Användningsområden:

• Omkoppling mellan nät och reservgenerator i fördelningscentraler
• Omkoppling mellan dubbla matningar i industriella och kommersiella installationer
• Manuellt val av matningskälla före en motoriserad eller automatisk uppgradering

Även känd som: Telergon S5F01603PS0, lastomkopplare i S5F-serien.
