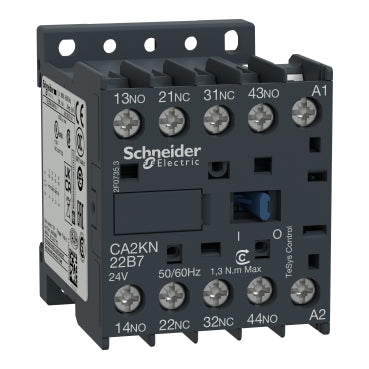

Schneider Electric CA2KN22B7 TeSys K styrrelä 2NO+2NC, 24 V AC

Schneider Electric CA2KN22B7 är en TeSys K-hjälpkontaktor med kontaktarrangemanget 2 NO + 2 NC och en 24 V AC-spole, avsedd för användning i styrkretsar med drift vid upp till 690 V AC.

• Kontaktarrangemang: 2 NO + 2 NC
• Spolspänning: 24 V AC, 50/60 Hz
• Märkdriftspänning [Ue]: <=690 V, <=400 Hz
• Märkisoleringsspänning [Ui]: 690 V (IEC 60947 / BS 5424); 750 V (VDE 0110 grupp C); 600 V (CSA C22.2 nr 14)
• Termisk ström [Ith]: 10 A vid 50 °C; tillhörande säkring: 10 A gG (IEC 60947, VDE 0660)
• Användningskategorier: AC-15, DC-13
• Montering: DIN-skena eller montageplåt
• Anslutning: Skruvplintar; 1,5 till 4 mm² enkelledare eller 0,34 till 4 mm² flexibla ledare; åtdragningsmoment 1,3 N·m
• Inkopplings-/frånkopplingstider: NO-slutning/-öppning 10 till 20 ms; NC-öppning 5 till 15 ms, NC-slutning 15 till 25 ms
• Mekanisk livslängd: 10 miljoner kopplingscykler; maximal frekvens 10 000 cykler/h
• Spoleffekt: inkoppling 30 VA, hållning 4,5 VA (vid 20 °C); värmeavledning 1,3 W
• Omgivningstemperatur: drift -25 till +50 °C; lagring -50 till +80 °C; maximal driftshöjd 2 000 m utan nedstämpling
• Standarder: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 nr 60947-4-1, JIS C8201-4-1; certifieringar: CE, EAC, UKCA, CCC, CB Scheme; kapslingsklass: IP2x
• Mått (H x B x D): 58 x 45 x 57 mm; vikt: 0,18 kg
