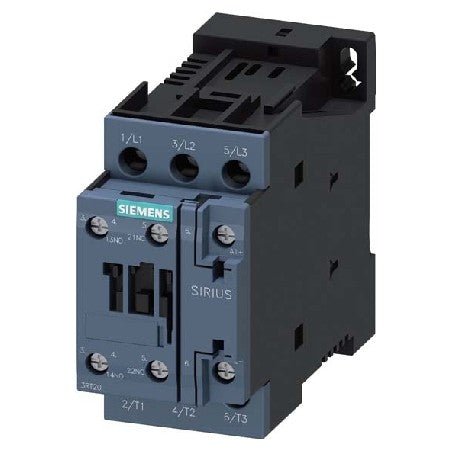

Siemens 3RT2025-1KB40 Effektkontaktor 3-polig 17A 7,5 kW 24V DC

Siemens 3RT2025-1KB40 är en SIRIUS 3RT2-serie trefas effektkontaktor med en märkström på 17 A (AC-3) och 7,5 kW vid 400 V, med en styrspole på 24 V DC som fungerar inom 0,7-1,25 x Uc. Ramstorlek S0 och skruvanslutningar gör den lämplig för direktanslutning till PLC:s digitala utgångar i kompakta industriella styrskåp.

Tekniska specifikationer:

• MLFB: 3RT2025-1KB40
• Tillverkare: Siemens
• Produktlinje: SIRIUS
• Produkttyp: Effektkontaktor (3RT2)
• Ramstorlek: S0
• Antal poler: 3
• Märkström AC-3: 17 A (400 V / 500 V), 13 A (690 V)
• Märkström AC-1: 40 A vid 400 V (40°C)
• Märkt driftseffekt AC-3: 7,5 kW vid 400 V / 500 V
• Isolationsspänning: 690 V (huvud- och hjälpkrets)
• Överspänningsmotstånd: 6 kV (huvud- och hjälpkrets)
• Styrspänning: 24 V DC
• Styrspänningsområde: 0,7-1,25 x Uc
• Överspänningsskydd: inkopplad varistor
• Hjälpkontakter: 1 NO + 1 NC
• Terminaltyp: skruvterminal
• Inkopplings-/hållkraft: 4,5 W
• Maximal driftfrekvens: 1 000 operationer/tim (AC-3)
• Mechanisk livslängd: 10 000 000 driftcykler
• Drifttemperatur: -25...+60°C
• Lagringstemperatur: -55...+80°C
• Maximal installationshöjd: 2 000 m
• Nettovikt: 584 g
• Hjälpbrytare: kan inte läggas till

Egenskaper och fördelar:

• Brett styrspänningsområde (0,7-1,25 x Uc) möjliggör direktanslutning till PLC:s digitala utgångar utan extra gränssnittsreläer
• Inkopplad varistor ger integrerat spänningsöverspänningsskydd för spolen utan extra komponenter
• Mechanisk livslängd på 10 000 000 driftcykler stödjer högbelastade industriella applikationer
• Låg effektförlust i varm tillstånd på totalt 1,8 W (0,6 W per pol) minskar värmeutveckling i kompakta kapslingar
• Isolationsspänning på 690 V täcker ett brett spektrum av industriella försörjningssystem

Tillämpningar:

• Manövrering av trefas asynkronmotorer upp till 7,5 kW i maskin- och anläggningsautomation
• Direkt gränssnitt med PLC:s digitala utgångar i styrskåpsmontage
• Start och stopp av motorer i transportör-, pump- och kompressorsystem
• Motorstyrningscentraler som kräver kompakta S0-ramkontaktorer

Överensstämmer med EN 60947-1. Del av Siemens SIRIUS 3RT2-serien.

Även känd som: Siemens 3RT2025-1KB40, SIRIUS 3RT2 effektkontaktor 24V DC, Siemens S0 kontaktor 17A.
