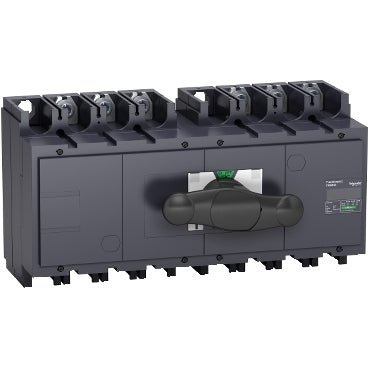

Schneider 31150 Komplett manuell källaomkopplingssats, FXM400, Compact INS4

Schneider Electric 31150 är en 3-polig, 400 A manuell överföringsbrytare (INS400) designad för manuella källomkopplingsapplikationer, klassad upp till 690 V AC och i enlighet med IEC 60947-3. Den erbjuder pålitlig manuell växling mellan strömkällor med ett direkt frontmonterat vridhandtag och integrerat mekaniskt spärrsystem.

Tekniska specifikationer:

• Handelsreferens: 31150
• Tillverkare: Schneider Electric
• EAN:
• Serie / sortiment: TransferPacT Compact, INS320...630
• Enhetskortnamn: INS400
• Produkttyp: Manuell överföringsbrytare
• Antal poler: 3P
• Nätverkstyp: AC / DC
• Nätfrekvens: 50/60 Hz
• Märkström [Ie]: 400 A (AC-22A och AC-23A vid 220/240 V till 660/690 V AC 50/60 Hz; DC-22A och DC-23A vid 125 V DC, 2 poler i serie)
• Konventionell termisk ström [Ith]: 400 A vid 60 °C
• Märkspänning [Ue]: 690 V AC 50/60 Hz / 125 V DC enligt IEC 60947-3
• Märkt isolationsspänning [Ui]: 750 V AC 50/60 Hz
• Märkt impulstålighet [Uimp]: 8 kV
• Slut- och brytförmåga [Icm]: 330 kA med brytare vid 690 V AC 50/60 Hz; 50 kA som isolator endast vid 690 V AC 50/60 Hz
• Korttidsströmsuthållighet [Icw]: 20 kA i 1 s; 11,5 kA i 3 s; 4,9 kA i 20 s; 4 kA i 30 s enligt IEC 60947-3
• Överföringsbrytarklass: PC
• Antal kontaktlägen: 3
• Styrtyp: Direkt frontmonterat vridhandtag
• Driftsläge: Manuell
• Drifttakt: Kontinuerlig
• Intermittent driftsklass: Klass 120 - 60%
• Mekanisk livslängd: 10 000 cykler
• Elektrisk livslängd: 1 500 cykler vid 440-690 V AC (AC-22A/AC-23A); 1 000 cykler vid 125 V DC (DC-23A)
• Mekanisk spärr: Ja
• Montering: DIN-skena eller platta, fast
• Anslutning: Front (över och under), 45 mm
• Låsningsmöjlighet: Kan låsas i AV-läge för säker underhåll och isolering
• Kontaktlägesindikator: Ja
• IP-skydd: IP40 enligt IEC 60947-3
• Föroreningsgrad: 3
• Skyddsklass mot elektrisk stöt: Klass II
• Drifttemperatur: -25...70 °C
• Mått (BxHxD): 395 x 205 x 155 mm
• Vikt: 13,5 kg
• Standarder: IEC 60947-3, IEC 60947-1
• Certifieringar: CB
• Garanti: 18 månader

Egenskaper och fördelar:

• Manuellt frontmonterat vridhandtag möjliggör direkt, ergonomisk källomkoppling utan hjälpkraft
• Integrerad mekanisk spärr förhindrar samtidig anslutning av båda strömkällorna
• Kan låsas i AV-läge för säker underhåll och isoleringsprocedurer
• Kontaktlägesindikator ger omedelbar visuell bekräftelse av brytarens läge
• Hög kortslutningsslutningskapacitet på 330 kA (med upstream-brytare) säkerställer robust panelintegration
• Brett driftstemperaturområde från -25...70 °C passar krävande industriella miljöer

Tillämpningar:

• Manuell omkoppling mellan nät och generator i kommersiella och industriella byggnader
• Överföring av strömkälla i kritiska infrastrukturpaneler som kräver manuell operatörskontroll
• Industriella distributionsskåp där manuell ingripande krävs för källval
• Reservkraftsomkoppling i anläggningar med reservgeneratorer
• Tillämpningar som kräver säker isolering och låsning i flerkällskonfigurationer

Överensstämmer med IEC 60947-3 och IEC 60947-1. Del av Schneider Electric TransferPacT Compact-serien.

Även känd som: Schneider 31150, Schneider Electric 31150, INS400 manuell överföringsbrytare, Schneider 400A omkopplare.
