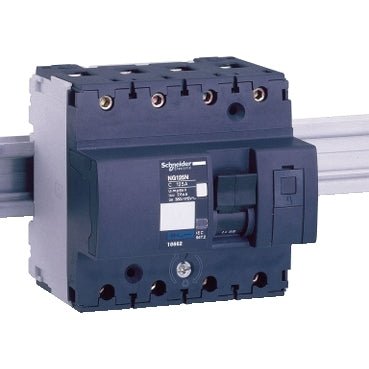

Schneider 18861 Miniatyrbrytare (MCB), Acti9 NG125L, 4-pol D32A 50kA

Schneider Electric 18861 är en 4-polig miniaturebrytare (MCB) från Acti9 NG125L-serien, klassad för 32A med en D-utlösningskurva och en brytkapacitet på 50kA vid 380-415V AC, designad för distributionsapplikationer i industriella och kommersiella installationer.

Tekniska specifikationer:

• Handelsreferens: 18861
• Tillverkare: Schneider Electric
• EAN:
• Serie / sortiment: Acti9 NG125
• Produkttyp: Miniaturebrytare (MCB)
• Användningsområde: Distribution
• Antal poler: 4P
• Antal skyddade poler: 4
• Neutral position: Vänster
• Märkström [In]: 32A vid 40°C
• Utlösningskurva: D
• Utlösningsenhetsteknik: Termo-magnetisk
• Nätverkstyp: AC / DC
• Brytkapacitet [Icu]: 100kA vid 220-240V AC - 50kA vid 380-415V AC - 40kA vid 440V AC - 15kA vid 500V AC - 36kA vid 500V DC (EN/IEC 60947-2)
• Märkt tjänstebrytkapacitet [Ics]: 75kA vid 220-240V AC - 37.5kA vid 380-415V AC (EN/IEC 60947-2)
• Märkt isolationsspänning [Ui]: 690V AC
• Märkt impulstålighet [Uimp]: 8kV
• Magnetiskt utlösningsgräns: 12 x In +/- 20%
• Användningskategori: Kategori A (IEC 60947-2)
• Montering: Clip-on, 35mm symmetrisk DIN-skena, vertikal
• Bredd: 108mm - Höjd: 103mm - Djup: 81mm
• Vikt: 0.96kg
• Anslutningsterminaler: Tunneltyp, 1.5-50mm² styv / 1-35mm² flexibel
• Åtdragningsmoment: 3.5 N.m
• IP-klassning: IP20 (IEC 60529)
• IK-skydd: IK05 (EN/IEC 62262)
• Drifttemperatur: -30 till 70°C
• Lagringstemperatur: -40 till 70°C
• Drifthöjd: 2000m
• Föroreningsgrad: 3 (IEC 60947-2)
• Standard: EN/IEC 60947-2
• Mechanisk hållbarhet: 20000 cykler
• Elektrisk hållbarhet: 10000 cykler

Egenskaper och fördelar:

• Hög brytkapacitet på 50kA vid 380-415V AC säkerställer pålitligt skydd i krävande distributionsnät
• D-kurva termo-magnetisk utlösningsenhet lämplig för belastningar med höga inrusningsströmmar
• Lämplighet för isolering bekräftad enligt IEC 60947-2, vilket möjliggör säkra underhållsprocedurer
• Integrerad låsningsanordning för säkerhetsföreskrifter vid låsning/avtagning
• Kompatibel med kam-skenor och distributionsblock för flexibel panelkoppling
• Brett driftstemperaturområde (-30 till 70°C) stödjer användning i krävande miljöer

Tillämpningar:

• Industriella distributionscentraler och motorstyrningscenter som kräver hög brytkapacitet
• Kommersiella och industriella paneler med belastningar som uppvisar höga inrusningsströmmar (D-kurva)
• Kraftdistribution i byggnader med höga kortslutningsnivåer
• Huvud- och underdistributionspaneler i fabriker, lager och infrastrukturprojekt

Överensstämmer med EN/IEC 60947-2. Del av Schneider Electric Acti9 NG125-serien.

Även känd som: Schneider 18861, Schneider Electric 18861, NG125L 4P D32A, Acti9 NG125L MCB 32A.
