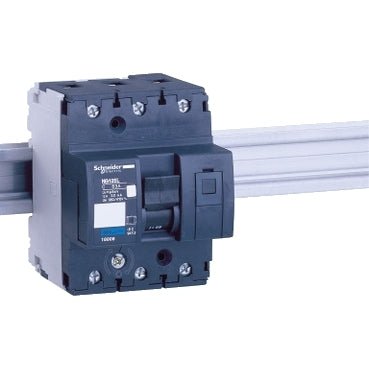

Schneider 18799 Miniatyrsäkring (MCB), Acti9 NG125L, 3-pol, C10A, 50kA

Schneider Electric 18799 är en 3-polig miniaturebrytare (MCB) från Acti 9 NG125L-serien, designad för elektrisk kraftdistribution i industriella och kommersiella installationer. Märkt för 10 A med en C-utlösningskurva, ger den termomagnetiskt skydd med en brytkapacitet på upp till 100 kA vid 220-240 V AC.

Tekniska specifikationer:

• Handelsreferens: 18799
• Tillverkare: Schneider Electric
• EAN:
• Serie / sortiment: Acti 9 NG125
• Enhetsnamn: NG125L
• Antal poler: 3P (3 skyddade poler)
• Märkström: 10 A vid 40°C
• Utlösningskurva: C
• Skyddsteknik: Termomagnetisk
• Nätverkstyp: AC och DC
• Märkspänning: 220-240 V AC / 380-415 V AC / 440 V AC / 500 V AC / upp till 375 V DC (50/60 Hz)
• Brytkapacitet (Icu): 100 kA vid 220-240 V AC; 50 kA vid 380-415 V AC; 40 kA vid 440 V AC; 15 kA vid 500 V AC; 36 kA vid 375 V DC
• Märkt isolationsspänning (Ui): 690 V AC enligt EN/IEC 60947-2
• Märkt impulstålighet (Uimp): 8 kV enligt EN/IEC 60947-2
• Överströmsgräns: 8 x In +/- 20%
• Användningskategori: Kategori A enligt IEC 60947-2
• Montering: 35 mm symmetrisk DIN-skena, clipsystem, vertikal handtagsposition
• Mått (BxHxD): 81 x 103 x 81 mm
• Vikt: 0,72 kg
• Anslutning: Tunnelterminaler, 1,5-50 mm² styv / 1-35 mm² flexibel; avmantlad längd 20 mm; åtdragningsmoment 3,5 N.m
• IP-klassning: IP20 enligt IEC 60529; IK05 enligt EN/IEC 62262
• Drifttemperatur: -30 till 70°C; förvaring: -40 till 70°C
• Drifthöjd: upp till 2000 m
• Mechanisk livslängd: 20 000 cykler; elektrisk livslängd: 10 000 cykler
• Standard: EN/IEC 60947-2

Egenskaper och fördelar:

• Hög brytkapacitet på upp till 100 kA vid 220-240 V AC för krävande installationer med höga felnivåer
• Kompatibel med både AC- och DC-nät, vilket ger flexibilitet över olika distributionsarkitekturer
• Integrerat låsningsmekanism och kontaktpositionsindikator för ökad säkerhet och panelhantering
• Comb-skena distributionsblock kompatibelt med 9 mm steg, vilket förenklar panelens kabeldragning
• Lämplig att användas som isoleringsbrytare enligt IEC 60947-2, vilket kombinerar två funktioner i en enhet

Tillämpningar:

• Industriella huvud- och underfördelningar som kräver högt kortslutningsskydd
• Kraftdistributionspaneler i kommersiella byggnader som arbetar vid 380-415 V AC
• Utgående kretskydd i ställverksanläggningar upp till 500 V AC eller 375 V DC
• Installationer där strömbrytaren även måste fungera som isoleringsanordning

Överensstämmer med EN/IEC 60947-2. Del av Schneider Electric Acti 9 NG125-serien.

Även känd som: Schneider 18799, Schneider Electric 18799, Acti9 NG125L 3P C10A MCB, Schneider NG125L 10A strömbrytare.
