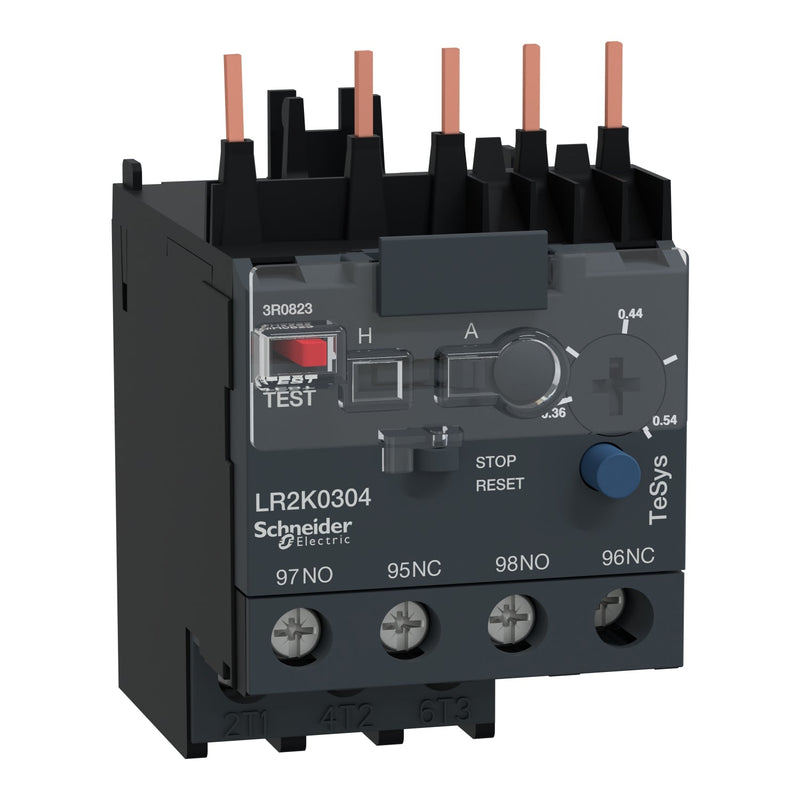

Schneider LR2K0304 TeSys K Överbelastningsrelä 0,36-0,54A Klass 10A Direktmontering

Schneider Electric LR2K0304 är ett differentialtermiskt överbelastningsrelä i TeSys K-serien, utformat för motorövervakning. Det erbjuder justerbart termiskt överbelastningsskydd från 0,36 till 0,54 A med utlösningsklass 10A enligt IEC 60947-4-1 och är kompatibelt med kontaktorerna LP1K, LC1K, LC7K och LP4K för AC- och DC-nätapplikationer.

Tekniska specifikationer:

• Handelsreferens: LR2K0304
• Tillverkare: Schneider Electric
• EAN:
• Serie / sortiment: TeSys K
• Produkttyp: Differentialtermiskt överbelastningsrelä
• Användningsområde: Motorövervakning
• Nätverkstyp: AC / DC
• Inställning för termisk överbelastning: 0,36...0,54 A
• Utlösningsklass: Klass 10A enligt IEC 60947-4-1
• Märkisoleringsspänning: 690 V (IEC 60947), 750 V (VDE 0110 grupp C)
• Märkt impulstålighetsspänning: 6 kV
• Hjälpkontakter: 1 NO + 1 NC
• Tillåten termisk ström (ith): 6 A för styrkrets
• Fasbortfallskänslighet: Ja enligt IEC 60947-4-1
• Montering: Under kontaktor; på platta eller skena med tillbehör
• Anslutning: Skruvplintar, 0,34...4 mm² fast eller flexibel ledare
• Åtdragningsmoment: 1,3 N.m
• Mått (BxHxD): 45 x 58 x 65 mm
• Vikt: 0,145 kg
• IP-skydd: IP2x enligt IEC 60529
• Drifttemperatur: -20...55 °C (ingen förändring i egenskaper)
• Lagringstemperatur: -40...70 °C
• Drifthöjd: 2000 m utan förändring i egenskaper
• Standarder: IEC 60947, NF C 63-650, VDE 0660, BS 4941
• Certifieringar: UL, CSA, UKCA

Egenskaper och fördelar:

• Fasbortfallsdetektion enligt IEC 60947-4-1 för omfattande motorövervakning
• Gul utlösningsindikator ger tydlig lokal felindikering
• Röd testknapp möjliggör verifiering av utlösningsfunktionen utan att koppla bort belastningen
• Blå knapp för motorstopp och manuell återställning; väljare för manuell eller automatisk återställningsläge
• Direktmontering under TeSys K-kontaktorer förenklar panelmontering och minskar kabeldragning

Tillämpningar:

• Motorövervakning i industriella styr- och automationspaneler
• Direktstartaraggregat med TeSys K-seriens kontaktorer
• Skydd av AC- och DC-motordrifter i maskinstyrpaneler
• Motorstyrningsapplikationer med låg effekt som kräver utlösningsskydd klass 10A

Överensstämmer med IEC 60947, NF C 63-650, VDE 0660 och BS 4941. Del av Schneider Electric TeSys K-sortimentet.

Även känd som: Schneider LR2K0304, Schneider Electric LR2K0304, TeSys K överbelastningsrelä, termiskt överbelastningsrelä 0,36-0,54A.
