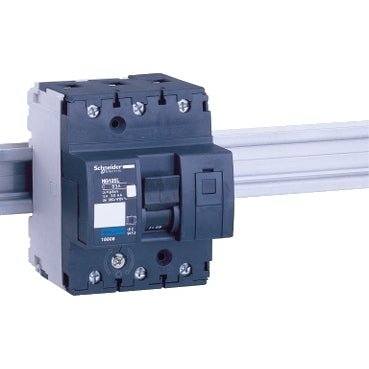

Schneider 18805 Miniatyrbrytare (MCB), Acti9 NG125L, 3-pol C50A 50kA

Schneider Electric 18805 är en 3-polig miniature circuit breaker (MCB) från Acti 9 NG125L-serien, klassad för 50 A med en C-utlösningskurva. Den är designad för elektrisk energifördelning och erbjuder en exceptionell brytkapacitet på upp till 100 kA vid 220-240 V AC, vilket gör den lämplig för krävande industriella och kommersiella installationer.

Tekniska specifikationer:

• Handelsreferens: 18805
• Tillverkare: Schneider Electric
• Serie / sortiment: Acti 9 NG125
• Enhetens kortnamn: NG125L
• Produkttyp: Miniature Circuit Breaker (MCB)
• Antal poler: 3P
• Antal skyddade poler: 3
• Märkström [In]: 50 A vid 40 °C
• Utlösningskurva: C
• Nätverkstyp: AC / DC
• Skyddsenhetsteknik: Termomagnetisk
• Brytkapacitet [Icu]: 100 kA vid 220-240 V AC 50/60 Hz - EN/IEC 60947-2
• Brytkapacitet [Icu]: 50 kA vid 380-415 V AC 50/60 Hz - EN/IEC 60947-2
• Brytkapacitet [Icu]: 40 kA vid 440 V AC 50/60 Hz - EN/IEC 60947-2
• Brytkapacitet [Icu]: 15 kA vid 500 V AC 50/60 Hz - EN/IEC 60947-2
• Brytkapacitet [Icu]: 36 kA vid 375 V DC - EN/IEC 60947-2
• Tjänstebrytkapacitet [Ics]: 75 kA vid 220-240 V AC
• Märkspänning [Ue]: 220-240 V / 380-415 V / 440 V / 500 V AC; 375 V DC
• Märkt isolationsspänning [Ui]: 690 V AC 50/60 Hz
• Märkt impulstålighet [Uimp]: 8 kV
• Överströmskydd gräns: 8 x In +/- 20%
• Användningskategori: Kategori A - IEC 60947-2
• Standard: EN/IEC 60947-2
• Montering: 35 mm symmetrisk DIN-skena
• Monteringsposition: Vertikal handtagsposition
• Bredd: 81 mm
• Höjd: 103 mm
• Djup: 81 mm
• Produktvikt: 0,72 kg
• Anslutningstyp: Tunnelterminaler 1,5-50 mm² styv; 1-35 mm² flexibel
• Avmantlingslängd: 20 mm
• Åtdragningsmoment: 3,5 N.m
• IP-klassning: IP20 - IEC 60529
• IK-klassning: IK05 - EN/IEC 62262
• Drifttemperatur: -30 till 70 °C
• Lagringstemperatur: -40 till 70 °C
• Relativ luftfuktighet: 95% vid 55 °C
• Drifthöjd: upp till 2000 m
• Föroreningsgrad: 3 - IEC 60947-2
• Överspänningskategori: IV
• Mechanisk livslängd: 20000 cykler
• Elektrisk livslängd: 10000 cykler
• Låsbar: Ja - integrerat lås
• Skenskena fördelningsblock: Ja
• Garanti: 18 månader

Egenskaper och fördelar:

• Hög brytkapacitet på 100 kA vid 220-240 V AC för skydd i krävande fördelningsapplikationer
• Lämplig för både AC- och DC-nät upp till 375 V DC
• Snäpplåsmontering på DIN-skena med vertikal handtagsposition för enkel panelinstallation
• Integrerad utlösarindikator och ON/OFF-statusvisning för snabb felsökning
• Brett ledaracceptansområde från 1,5 till 50 mm² styv kabel, vilket täcker olika kabelbehov
• Kompatibel med separat differentialskyddsblock för förbättrad kretsäkerhet

Tillämpningar:

• Huvud- och underfördelningstavlor i kommersiella och industriella elinstallationer
• Skydd av utgående matningar i lågspänningsställverk och kontrollutrustning
• Industriella paneler som kräver hög brytkapacitet och pålitligt överströmskydd
• DC-fördelningssystem upp till 375 V i förnybar energi- eller batteribackupinstallationer

Överensstämmer med EN/IEC 60947-2. Del av Schneider Electric Acti 9 NG125-serien.

Även känd som: Schneider 18805, Schneider Electric 18805, NG125L 3P 50A C-kurva MCB, Acti9 NG125L 50A strömbrytare.
