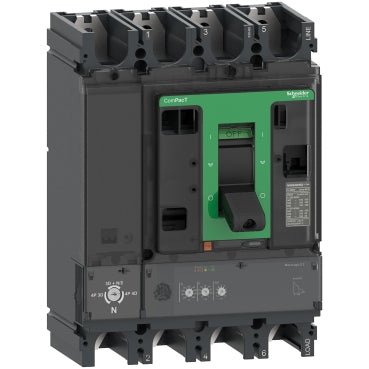

Schneider C40H42D400 Strömbrytare, ComPacT NSX400H, 70kA/415VAC, 4-polig, MicroLog

Schneider Electric C40H42D400 är en 4-polig ComPacT NSX400H strömbrytare med märkström 400 A vid 40°C, designad för elektrisk kraftdistribution upp till 690 V AC. Med en ultimat brytförmåga på 70 kA vid 415 V AC och den elektroniska skyddsenheten Micrologic 2.3 levererar den exakt LSoI-skydd – långtid, korttid och omedelbart – för krävande industriella distributionsapplikationer.

Tekniska specifikationer:

• Handelsreferens: C40H42D400
• Tillverkare: Schneider Electric
• EAN:
• Serie / sortiment: ComPacT NSX ny generation
• Produkttyp: Strömbrytare
• Antal poler: 4P
• Märkström [In]: 400 A vid 40°C
• Märkspänning [Ue]: 690 V AC 50/60 Hz
• Nätverkstyp: AC, 50/60 Hz
• Ultimat brytförmåga [Icu]: 100 kA vid 220/240 V AC; 70 kA vid 380/415 V AC; 65 kA vid 440 V AC; 50 kA vid 500 V AC; 20 kA vid 660/690 V AC (IEC 60947-2)
• Tjänstebrytande kapacitet [Ics]: 70 kA vid 380/415 V AC (IEC 60947-2)
• Prestandanivå: H (70 kA vid 415 V AC)
• Skyddsenhet: Micrologic 2.3, elektronisk, LSoI-funktion
• Långtidsutlösning [Ir]: 160...400 A, 9 justerbara inställningar
• Korttidsutlösning [Isd]: 1,5...10 x Ir, 9 justerbara inställningar
• Omedelbar utlösning [Ii]: 4800 A, fast
• Märkt isolationsspänning [Ui]: 800 V AC
• Märkt impulstålighet [Uimp]: 8 kV
• Montering: Fast, bakplatta; handtagsposition horisontell och vertikal
• Anslutning: Främre övre och nedre, 45 mm
• Auxiliära platser: 6
• Mått (B x H x D): 185 x 255 x 110 mm
• Vikt: 7,9 kg
• IP-klassning: IP40 (IEC 60529)
• IK-klassning: IK07 (IEC 62262)
• Drifttemperatur: -25...70°C
• Lagringstemperatur: -50...85°C
• Relativ luftfuktighet: 0...95%
• Drifthöjd: upp till 2000 m utan effektminskning, upp till 5000 m med effektminskning
• Standard: EN/IEC 60947-2
• Föroreningsgrad: 3 (IEC 60664-1)

Egenskaper och fördelar:

• Micrologic 2.3 elektronisk skyddsenhet ger justerbart långtids- och korttidsskydd mot överström med 9 inställningar vardera
• Termiskt minne aktivt i 20 minuter före och efter utlösning, vilket förhindrar för tidig återstart vid termisk belastning
• Lämplig att användas som isolator enligt EN/IEC 60947-2, vilket möjliggör servicestängning
• 6 platser för elektriska auxiliärer som möjliggör flexibel signalering, styrning och kommunikation
• Mechanisk livslängd på 15 000 cykler; elektrisk livslängd på 12 000 cykler vid 440 V In/2

Tillämpningar:

• Huvudströmbrytare i industriella och kommersiella lågspänningscentraler
• Inkommande och utgående matningsskydd i ställverksanläggningar upp till 690 V AC
• Kraftdistribution i tillverkningsanläggningar, processindustrier och byggnadsinfrastruktur
• Skydd av samlingsskenor och huvudmatningar i medelstora till stora distributionspaneler
• Maskinbyggnad och panelmontering som kräver hög brytförmåga och justerbart elektroniskt skydd

Överensstämmer med EN/IEC 60947-2. Del av Schneider Electric ComPacT NSX ny generation-serien.

Även känd som: Schneider C40H42D400, Schneider Electric C40H42D400, NSX400H 4-polig strömbrytare, ComPacT NSX400H Micrologic 2.3 400A.
