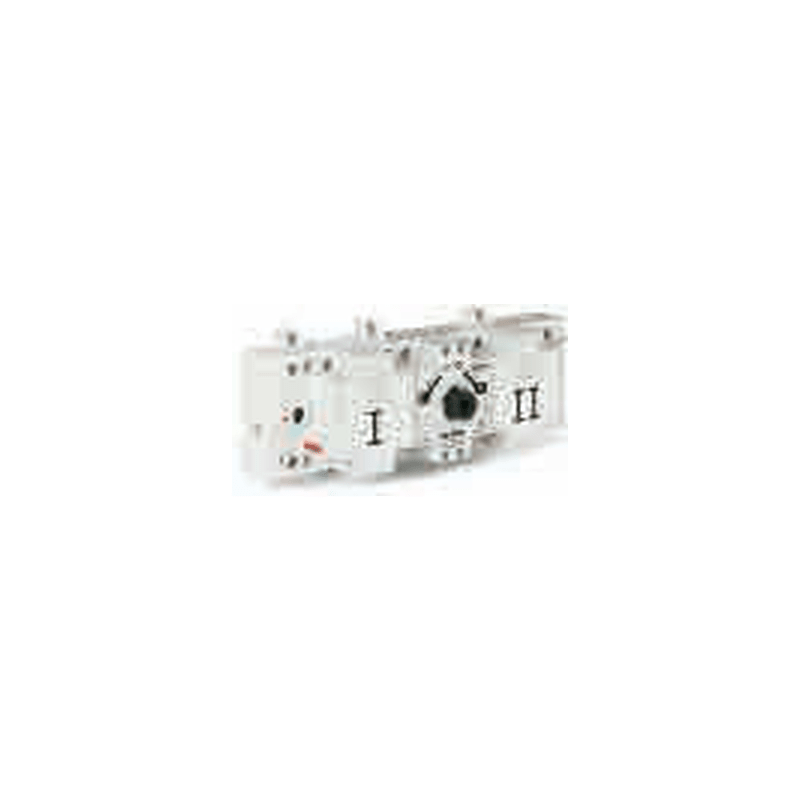

Comutator de transfer Telergon S5L00633PB0 S5000L, 3P, 63A, I-0-II

Telergon S5L00633PB0 este un comutator de transfer S5000L cu montare pe bază, din cadrul de 63 A, cu un curent termic nominal de 63 A la 40 °C, care comută între două surse de alimentare și are o poziție centrală OFF (I-0-II). Este o unitate de dimensiune 00, în configurație 3P, acționată printr-un mâner direct sau extern, comandat separat.

Specificații tehnice:

• Referință comercială: S5L00633PB0
• Producător: Telergon
• Serie / gamă: comutator de transfer Telergon S5000L (S5L)
• Tip produs: Comutator de transfer cu montare pe bază
• Funcție de comutare: I-0-II cu poziție OFF
• Număr de poli: 3P
• Dimensiune cadru: 00
• Curent nominal al cadrului: 63 A
• Curent termic nominal [Ith] la 40 °C: 63 A
• Tensiune nominală de izolație [Ui]: 800 V
• Tensiune nominală de ținere la impuls [Uimp]: 8 kV
• Curent nominal de utilizare [Ie] la 400 V AC-21A: 63 A
• Curent nominal de utilizare [Ie] la 400 V AC-22A: 63 A
• Curent nominal de utilizare [Ie] la 400 V AC-23A: 50 A
• Capacitate nominală de întrerupere la 400 V AC-22: 189 A
• Capacitate nominală de închidere la 400 V AC-22: 189 A
• Capacitate nominală de închidere la scurtcircuit [Icm]: 5 kA vârf
• Curent nominal de ținere de scurtă durată [Icw] 1 s: 3 kA rms
• Operații mecanice: 10.000
• Greutate maximă: 0,8 kg
• Dimensiuni (W x H): 227 x 97 mm
• Adâncime în spatele panoului: 75 mm
• Conductor de cupru maxim: 25 mm²
• Cuplu de strângere: 2 Nm
• Montare: Montare pe bază
• Acționare: Mâner direct D5LSI01 sau mâner extern D5LSA01, comandate separat (un arbore standard de 177 mm este inclus cu mânerul extern)
• Contacte auxiliare: D5LAU01 (1NO+1NC) sau D5LAU02 (2NO+2NC)
• Legături de punte: D5LPCB1
• Prelungitoare de arbore: DS-EP04 (250 mm) sau DS-EP05 (387 mm)
• Dispozitiv de blocare de siguranță cu cheie: D5LCBB1 (simplu) sau D5LCEB1 (dublu)
• Standarde: IEC 60947-3
• Omologări: CE, schema IEC CB, EAC

Caracteristici și beneficii:

• Comutare între două surse cu o poziție OFF pozitivă
• Comutare sub sarcină, cu o capacitate nominală de întrerupere de 189 A la 400 V AC-22
• Proiectat pentru 10.000 de operații mecanice
• Permite montarea contactelor auxiliare, a unui dispozitiv de blocare de siguranță cu cheie și a prelungitoarelor de arbore

Aplicații:

• Comutarea între rețea și generatorul de rezervă în tablouri de distribuție
• Comutarea între două surse de alimentare în instalații industriale și comerciale
• Selectarea manuală a sursei în ansambluri de comandă și distribuție

Conform cu IEC 60947-3. Face parte din gama Telergon S5000.

Cunoscut și ca: Telergon S5L00633PB0, comutator de transfer S5000L 3P 63 A.
