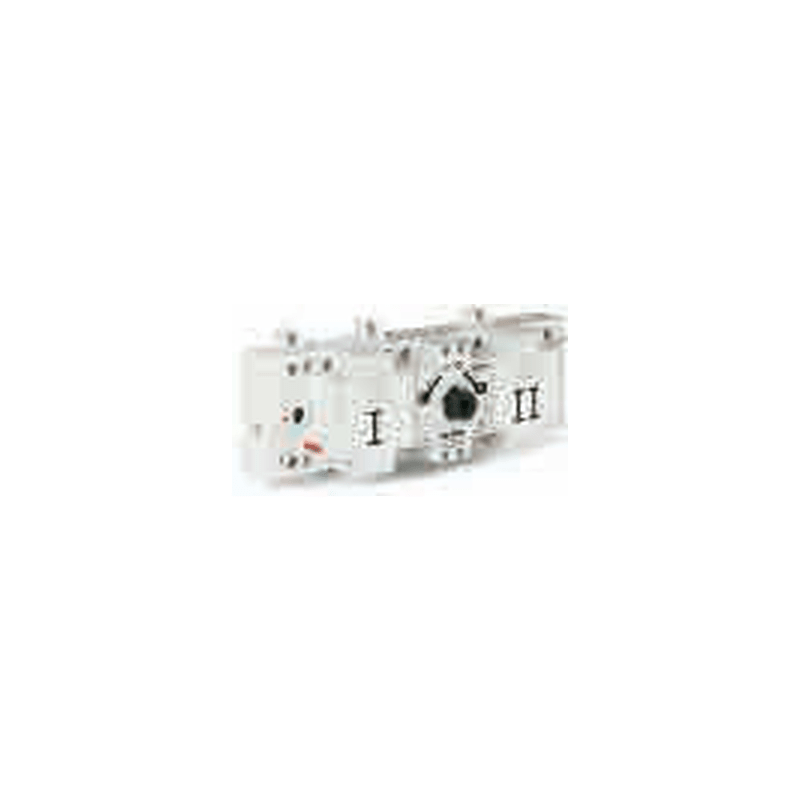

Comutator Telergon S5L00403NB0 S5000L 3P+N, 40A, I-0-II

Telergon S5L00403NB0 este un comutator de surse S5000L cu montare pe bază, din cadrul de 40 A, cu un curent termic nominal de 50 A la 40 °C, pentru comutarea între două surse, cu poziție centrală OFF (I-0-II). Este o unitate de dimensiunea 00, în configurație 3P+N, acționată printr-un mâner direct sau extern, comandat separat.

Specificații tehnice:

• Referință comercială: S5L00403NB0
• Producător: Telergon
• EAN: 8433996007968
• Serie / gamă: Telergon S5000L (S5L), comutator de surse
• Tip produs: Comutator de surse cu montare pe bază
• Funcție de comutare: I-0-II, cu poziție OFF
• Număr de poli: 3P+N
• Dimensiunea cadrului: 00
• Curent nominal al cadrului: 40 A
• Curent termic nominal [Ith] la 40 °C: 50 A
• Tensiune nominală de izolație [Ui]: 800 V
• Tensiune nominală de ținere la impuls [Uimp]: 8 kV
• Curent operațional nominal [Ie] la 400 V AC-21A: 50 A
• Curent operațional nominal [Ie] la 400 V AC-22A: 50 A
• Curent operațional nominal [Ie] la 400 V AC-23A: 50 A
• Capacitate nominală de întrerupere la 400 V AC-22: 150 A
• Capacitate nominală de închidere la 400 V AC-22: 150 A
• Capacitate nominală de închidere la scurtcircuit [Icm]: 5 kA vârf
• Curent nominal de ținere de scurtă durată [Icw] 1 s: 3 kA rms
• Număr de manevre mecanice: 10.000
• Dimensiuni (L x Î): 227 x 97 mm
• Adâncime în spatele panoului: 75 mm
• Conductor de cupru maxim: 25 mm²
• Cuplu de strângere: 2 Nm
• Montare: Montare pe bază
• Acționare: Mâner direct D5LSI01 sau mâner extern D5LSA01, comandat separat (un ax standard de 177 mm este inclus împreună cu mânerul extern)
• Contacte auxiliare: D5LAU01 (1NO+1NC) sau D5LAU02 (2NO+2NC)
• Punți de legătură: D5LPCB1
• Prelungitoare de ax: DS-EP04 (250 mm) sau DS-EP05 (387 mm)
• Dispozitiv de blocare cu cheie de siguranță: D5LCBB1 (simplu) sau D5LCEB1 (dublu)
• Standarde: IEC 60947-3
• Certificări: CE, schema IEC CB, EAC
• Pol neutru: închidere anticipată – deschidere întârziată

Caracteristici și beneficii:

• Comutare între două surse, cu o poziție OFF clară
• Comutare sub sarcină, cu o capacitate nominală de întrerupere de 150 A la 400 V AC-22
• Proiectat pentru 10.000 de manevre mecanice
• Permite montarea contactelor auxiliare, a unui dispozitiv de blocare cu cheie de siguranță și a prelungitoarelor de ax
• Polul neutru se închide anticipat și se deschide întârziat, protejând echipamentele conectate între fază și neutru împotriva supratensiunilor accidentale

Aplicații:

• Comutarea între rețeaua de alimentare și generatorul de rezervă în tablouri de distribuție
• Comutarea între două surse de alimentare în instalații industriale și comerciale
• Selectarea manuală a sursei în ansambluri de comandă și distribuție

Conform cu IEC 60947-3. Face parte din gama Telergon S5000.

Cunoscut și ca: Telergon S5L00403NB0, comutator de surse S5000L 3P+N 50 A.
