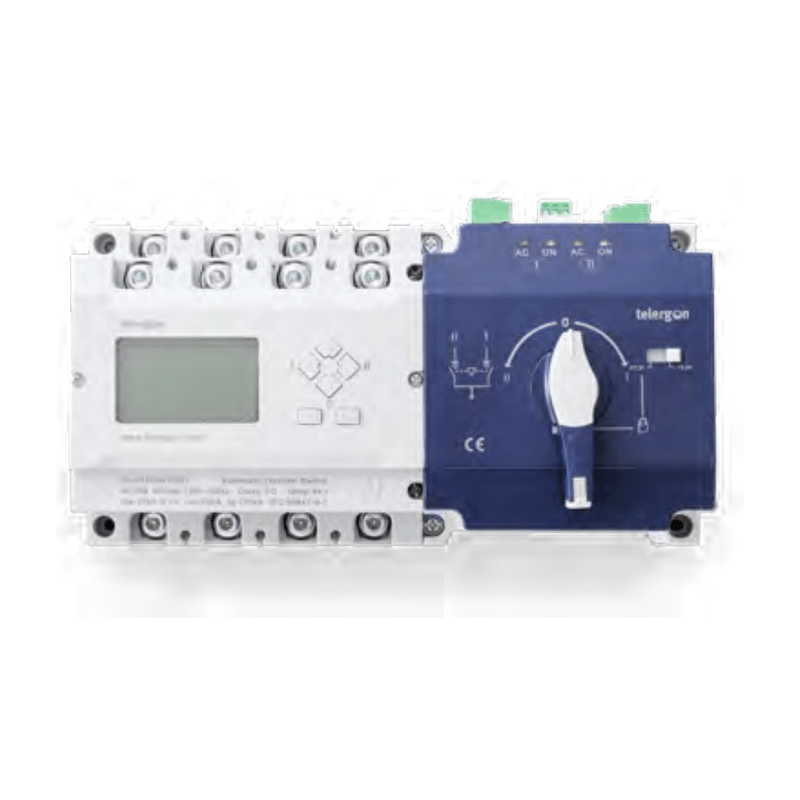

Comutator automat de transfer Telergon C2-04003PTDDT, 3P, 400A

Telergon C2-04003PTDDT este un comutator automat de transfer de 400 A, 3P, din seria C2, care asigură transferul automat și programabil între două surse de alimentare, precum rețeaua electrică și un generator de rezervă. Este o unitate de dimensiunea 2, clasificată PC, clasa AC-33B, conform IEC 60947-6-1.

Specificații tehnice:

• Referință comercială: C2-04003PTDDT
• Producător: Telergon
• Serie / gamă: comutator automat de transfer din seria C2
• Tip produs: comutator automat de transfer (ATS), transfer automat și programabil
• Număr de poli: 3P
• Dimensiune constructivă: 2
• Curent termic nominal [Ith]: 400 A
• Curent operațional nominal [Ie] la 415 V (AC-31B, AC-32B, AC-33B): 400 A
• Tensiune nominală de izolație [Ui]: 690 V
• Tensiune nominală de ținere la impuls [Uimp]: 8 kV
• Capacitate nominală de închidere la scurtcircuit [Icm]: 50 kA vârf
• Curent nominal de ținere de scurtă durată [Icw] 0,2 s: 25 kA
• Curent nominal condiționat de scurtcircuit [Icc]: 120 kA
• Tensiune nominală de comandă: 230 V / 50 Hz
• Timp de transfer operațional: 3,3 s
• Timp de transfer al contactelor: 1,5 s
• Clasa ATSE: PC, clasa AC-33B
• Cicluri de funcționare: 4.000
• Cuplu de strângere a bornelor: M10, 10 Nm
• Capacitate de conectare, cablu Cu: 240 mm²
• Greutate maximă: 22,5 kg
• Capacitate de conectare, bară Cu: 10x40 mm
• Standarde: IEC 60947-6-1

Caracteristici și avantaje:

• Transfer automat și revenire automată între sursele I și II
• Afișaj LCD inclus pentru indicarea stării și programare
• Port RS-485 cu transmisie bidirecțională pentru comunicații la distanță
• Funcție de testare a motorului pentru testarea programată a generatorului
• Monitorizare trifazată cu protecție la variații de tensiune și frecvență
• Comandă de pornire / oprire a generatorului și intrare pasivă pentru interconectarea cu sistemul de incendiu
• Setarea priorității sursei și intrare pentru alimentare auxiliară de 24 V c.c.

Aplicații:

• Comutarea între rețea și generator în clădiri comerciale și industriale
• Alimentare de rezervă pentru centre de date, spitale și alte sarcini critice
• Tablouri de distribuție cu alimentare dublă care necesită selectarea automată a sursei
• Grupuri electrogene care necesită pornire automată și transferul sarcinii

Conform cu IEC 60947-6-1. Face parte din seria Telergon C2.

Cunoscut și ca: Telergon C2-04003PTDDT, ATS C2 3P 400 A.
