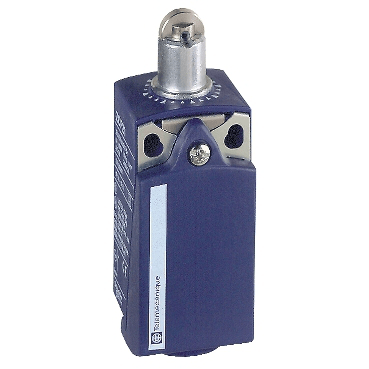

Telemecanique XCKP2502G11 Întrerupător de limită cu tachet cu rolă din oțel 1NC+1NO Pg11

Telemecanique XCKP2502G11 este un întrerupător de limită XC Standard XCKP cu plonjor cu rolă din oțel. Are contacte 1 NC + 1 NO (deschidere lentă, deschidere înainte de închidere) și 1 intrare filetată pentru presetupă de cablu Pg 11. Contactul NC are acționare cu deschidere pozitivă. Grad de protecție: IP66 conform IEC 60529.

Specificații tehnice:

• Referință comercială: XCKP2502G11
• Producător: Telemecanique Sensors
• EAN: 3389110316810
• Gama: Întrerupătoare de limită Telemecanique XC Standard
• Serie: Format standard
• Tip produs: Întrerupător de limită
• Denumire scurtă dispozitiv: XCKP
• Construcția senzorului: Forma compactă C conformă cu CENELEC EN 50047
• Tip carcasă: Fixă
• Tip cap: Cap cu plonjor
• Material carcasă: Plastic
• Material cap: Zamak
• Mișcarea capului de acționare: Liniară
• Tip element de acționare: Plonjor metalic cu rolă și revenire cu arc
• Tip de apropiere: Apropiere laterală, 2 direcții
• Număr de poli: 2
• Tipul și configurația contactelor: 1 NC + 1 NO
• Acționarea contactelor: Deschidere lentă, deschidere înainte de închidere
• Acționarea întrerupătorului: Prin camă de 30°
• Marcarea bornelor: (13-14)NO; (21-22)NC
• Conexiune electrică: Borne cu șurub și clemă, capacitate de strângere: 1 x 0.5...2 x 2.5 mm²
• Intrare cablu: 1 intrare filetată pentru presetupă de cablu Pg 11
• Deschidere pozitivă: Cu
• Forță minimă de deschidere pozitivă: 36 N
• Forță minimă de declanșare: 12 N
• Viteză maximă de acționare: 0.5 m/s
• Precizie de repetare: 0.1 mm la punctele de declanșare, cu 1 milion de cicluri de acționare
• Caracteristici nominale ale contactelor: A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conform EN/IEC 60947-5-1, anexa A; Q300, DC-13 (Ue = 250 V), Ie = 0.27 A conform EN/IEC 60947-5-1, anexa A
• Tensiune nominală de izolație [Ui]: 300 V conform UL 508; 500 V (grad de poluare 3) conform IEC 60947-1; 300 V conform CSA C22.2 Nr. 14
• Tensiune nominală de ținere la impuls [Uimp]: 6 KV conform IEC 60664; 6 kV conform IEC 60947-1
• Protecție la scurtcircuit: Siguranță fuzibilă cartuș de 10 A, tip gG
• Durabilitate mecanică: 10000000 cicluri
• Lățime: 31 mm
• Înălțime: 65 mm
• Adâncime: 30 mm
• Grad de protecție IP: IP66 conform IEC 60529; IP67 conform IEC 60529
• Grad de protecție IK: IK04 conform EN 50102
• Temperatură de funcționare: -25...70 °C
• Temperatură de depozitare: -40...70 °C
• Certificări: CCC, UL, CSA
• Standarde: CSA C22.2 Nr. 14, EN 60947-5-1, UL 508, IEC 60947-5-1, EN 60204-1, IEC 60204-1
