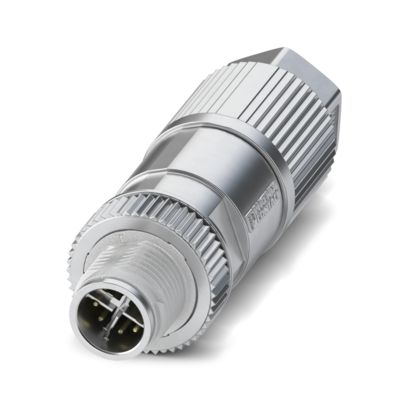

Phoenix Contact 1411043 SACC-M12MSX-8QO SH ETH X-Coded M12 conector Cat6A

Conectorul de date Phoenix Contact SACC-M12MSX-8QO SH ETH (număr de articol 1411043) este un conector de date M12 conectabil pe teren pentru rețele Ethernet CAT6A cu viteze de până la 10 Gbps. Este un conector circular cu 8 poziții, codare X și ecranare completă (partea cablului), cu ieșire dreaptă pentru cablu, montat pe cablu printr-o conexiune cu deplasarea izolației, astfel încât firele individuale nu trebuie dezizolate. Capul conectorului, moletarea din zinc turnat sub presiune, nichelată, și garnitura NBR asigură protecție IP65/IP67, iar ecranarea la 360° menține transmisia fiabilă a semnalului în medii cu interferențe electromagnetice. Potrivit pentru diametre exterioare ale cablului de 5 mm ... 9,7 mm.

Specificații tehnice:

• Număr de articol: 1411043
• Producător: Phoenix Contact
• Denumire: SACC-M12MSX-8QO SH ETH
• Tip produs: Conector circular (partea cablului)
• Aplicație: Date
• Tip/categorie semnal: Ethernet CAT6A (IEC 11801), 10 Gbps
• Viteză de transmisie: 10 Gbps
• Număr de poziții: 8
• Codare: X
• Design cap: Fișă
• Tip filet cap: M12
• Ieșire cablu: dreaptă
• Nr. de ieșiri pentru cablu: 1
• Ecranat: da
• Metodă de conectare: Conexiune cu deplasarea izolației
• Secțiune transversală conexiune: 0,14 mm² ... 0,34 mm² (flexibil), 0,14 mm² ... 0,34 mm² (rigid)
• Secțiune transversală conexiune AWG: 26 ... 22 (flexibil), 26 ... 22 (rigid)
• Cuplu de strângere: 0,4 Nm (moletare M12), 5 Nm (piuliță de presare)
• Alocarea contactelor: 1 = WHOG (D1+), 2 = OG (D1-), 3 = WHGN (D2+), 4 = GN (D2-), 5 = WHBN (D4+), 6 = BN (D4-), 7 = WHBU (D3-), 8 = BU (D3+)
• Tensiune nominală UN: 48 V AC, 60 V DC
• Curent nominal IN: 0,5 A
• Tensiune nominală de supratensiune: 0,8 kV
• Rezistență de izolație: ≥ 100 MΩ
• Categorie de supratensiune: II
• Grad de poluare: 3
• Cicluri de conectare/deconectare: ≥ 100
• Grad de protecție: IP65 / IP67
• Temperatură ambiantă (funcționare): -40 °C ... 85 °C (fișă / priză)
• Temperatură ambiantă (asamblare): -5 °C ... 50 °C
• Lungime: 58 mm
• Diametrul carcasei: 19 mm
• Dimensiune cheie, piuliță olandeză: 15 mm
• Diametrul exterior al cablului: 5 mm ... 9,7 mm
• Material corp de prindere: Zinc turnat sub presiune, nichelat
• Material pentru conexiunea filetată: Zinc turnat sub presiune, nichelat
• Material contact: CuSn
• Material suprafață contact: Ni/Au
• Material suport contacte: PA 6.6
• Material garnitură: NBR
• Material izolație conductor: PVC / PE / PP / cauciuc
• Clasă de inflamabilitate conform UL 94: V0
• Standard conector M12: conform IEC 61076-2-109
• Șocuri și vibrații: EN 50155:2001
• Standarde/reglementări: PA 6.6: Protecția împotriva incendiilor la vehiculele feroviare – seturile de cerințe R22, R23, R24 și R26 conform DIN EN 45545-2 (nivel de risc HL1 - HL3)
• Certificări: UL Listed și cUL Listed, ID certificare E335024
• RoHS UE: Da, fără derogări
• SVHC REACH UE: Nicio substanță peste 0,1 % din greutate
• ECLASS-15.0: 27440116
• ETIM 10.0: EC002635
• UNSPSC 21.0: 39121400
• Cod tarifar vamal: 85366990
• Țara de origine: DE
• Greutate pe bucată (fără ambalaj): 42 g
• Greutate pe bucată (cu ambalaj): 43 g
• Unitate de ambalare: 1 buc.
• GTIN: 4046356997935

Caracteristici și avantaje:

• Utilizare sigură pe teren datorită gradului ridicat de protecție
• Conexiune cu deplasarea izolației: asamblare inovatoare și rapidă, fără dezizolarea firului individual
• Transmisie fiabilă a semnalului cu ecranare la 360° în medii cu interferențe electromagnetice
• Codarea X conform IEC 61076-2-109 menține cele patru perechi separate pentru performanță CAT6A completă
• Conectabil pe teren, astfel încât cablurile pot fi tăiate și terminate la lungimea necesară la fața locului, fără ansambluri prefabricate

Aplicații:

• Cablare Ethernet industrială și PROFINET la viteze de transfer de până la 10 Gbps
• Cablarea mașinilor și instalațiilor unde conectorii trebuie asamblați la fața locului
• Camere industriale, dispozitive IO și switch-uri cu porturi M12 codate X
• Instalații pentru vehicule feroviare care necesită protecție împotriva incendiilor conform DIN EN 45545-2 și rezistență la șocuri și vibrații conform EN 50155

Conector M12 conform IEC 61076-2-109, UL Listed și cUL Listed sub E335024. Face parte din gama de conectori circulari SACC de la Phoenix Contact.

Cunoscut și sub denumirile: Phoenix Contact SACC-M12MSX-8QO SH ETH, Phoenix 1411043, conector de date PXC M12 codat X CAT6A.
