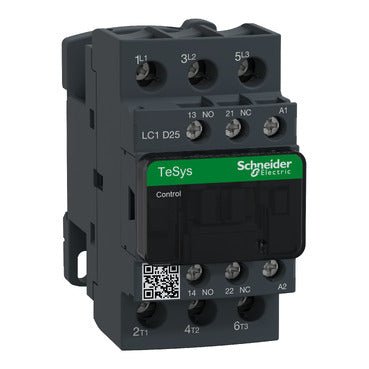

Contactor Schneider LC1D25F7, TeSys Deca, 3P(3NO) 25A 110VAC

Schneider Electric LC1D25F7 este un contactor AC TeSys Deca cu 3 poli, evaluat la 25 A (AC-3) pentru până la 440 V AC, controlat de o bobină de 110 V AC 50/60 Hz. Proiectat pentru controlul motoarelor și comutarea sarcinilor rezistive, gestionează motoare de până la 11 kW la 380-400 V AC și 15 kW la 660-690 V AC în regim AC-3.

Specificații tehnice:

• Referință comercială: LC1D25F7
• Producător: Schneider Electric
• EAN:
• Seria / gama: TeSys Deca
• Număr de poli: 3P (3 NO)
• Categorii de utilizare: AC-1, AC-3, AC-3e, AC-4
• Curent nominal [Ie]: 25 A AC-3; 40 A AC-1 la ≤440 V AC (<60°C)
• Tensiune nominală de alimentare [Ue]: ≤690 V AC / ≤300 V DC
• Tensiune circuit de comandă [Uc]: 110 V AC 50/60 Hz
• Putere motor (AC-3): 5,5 kW la 220-230 V; 11 kW la 380-400 V; 15 kW la 660-690 V AC
• Tensiune nominală de izolație [Ui]: 690 V (IEC 60947-4-1); 600 V (UL/CSA)
• Tensiune de rezistență la impuls [Uimp]: 6 kV (IEC 60947)
• Capacitate de întrerupere: 450 A la 440 V (IEC 60947)
• Curent de rezistență la scurtcircuit [Icw]: 380 A la 40°C pentru 1 s
• Durabilitate mecanică: 15 milioane cicluri
• Durabilitate electrică: 1,65 milioane cicluri (25 A AC-3, ≤440 V)
• Contacte auxiliare: 1 NO + 1 NC (integrate)
• Conexiune: borne cu șurub - circuit putere 2,5-10 mm²; circuit comandă 1-4 mm²

Caracteristici și avantaje:

• Contact auxiliar integrat 1 NO + 1 NC care susține circuitele de comandă și semnalizare fără accesorii suplimentare
• Suportă categoriile de sarcină AC-1, AC-3, AC-3e și AC-4 pentru aplicații versatile la motoare și sarcini rezistive
• 15 milioane cicluri mecanice și 1,65 milioane cicluri electrice asigură o durată de viață extinsă în instalații solicitante
• Timpuri rapide de operare de 12-22 ms la închidere și 4-19 ms la deschidere pentru comutare receptivă

Aplicații:

• Pornirea și oprirea directă a motoarelor trifazate de inducție de până la 15 kW
• Panouri de comandă motoare și ansambluri de echipamente de automatizare industrială
• Configurații de pornire inversă și stea-triunghi pentru motoare
• Comutarea sarcinilor rezistive în instalații electrice comerciale și industriale

Conform cu IEC 60947-4-1; certificat UL și CSA. Parte a gamei Schneider Electric TeSys Deca.

De asemenea cunoscut ca: Schneider LC1D25F7, Schneider Electric LC1D25F7, contactor TeSys D 25A, contactor AC cu 3 poli și bobină de 110V.
