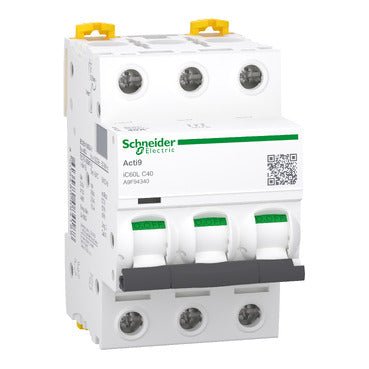

Disjunctor Miniatural Schneider A9F94340 (MCB), Acti9 iC60L, 3P C40A 15kA

Schneider Electric A9F94340 este un întrerupător automat miniatural (MCB) tripolar de 40A din gama Acti 9 iC60L, proiectat pentru distribuția energiei electrice. Cu o caracteristică de declanșare C și o capacitate de întrerupere de 15 kA la 400 V AC, oferă protecție fiabilă la supracurent atât pentru rețele AC, cât și DC.

Specificații tehnice:

• Referință comercială: A9F94340
• Producător: Schneider Electric
• EAN:
• Seria / gama: Acti 9 iC60
• Nume scurt dispozitiv: iC60L
• Număr de poli: 3P
• Număr de poli protejați: 3
• Curent nominal [In]: 40 A
• Curba de declanșare: C
• Tip rețea: AC / DC
• Tehnologie unitate de protecție: Termomagnetică
• Capacitate de întrerupere [Icn]: 15 kA la 400 V AC 50/60 Hz conform EN/IEC 60898-1
• Capacitate de întrerupere [Icu]: 70 kA la 12-133 V AC; 20 kA la 380-415 V AC; 15 kA la 440 V AC; 25 kA la 102-144 V DC conform EN/IEC 60947-2
• Capacitate de întrerupere în regim de serviciu [Ics]: 50% din Icu conform EN/IEC 60947-2
• Limitarea supracurentului: 8 x In +/- 20%
• Clasa de limitare: 3 conform EN/IEC 60898-1
• Tensiune nominală de izolație [Ui]: 500 V AC 50/60 Hz
• Tensiune nominală de rezistență la impuls [Uimp]: 6 kV
• Lățime: 54 mm
• Înălțime: 85 mm
• Adâncime: 78.5 mm
• Greutate: 0.375 kg
• Grad de protecție IP: IP20 conform IEC/EN 60529
• Temperatură de operare: -35 până la 70 °C
• Temperatură de depozitare: -40 până la 85 °C
• Umiditate relativă: 95% la 55 °C
• Montaj: Fix, pe șină DIN
• Conexiune: Bloc terminal unic (sus sau jos), rigid 1-35 mm², flexibil 1-25 mm²
• Lungime de dezizolare: 14 mm
• Cuplu de strângere: 3.5 N.m
• Durabilitate mecanică: 20.000 cicluri
• Durabilitate electrică: 10.000 cicluri
• Standardele: EN/IEC 60947-2, EN/IEC 60898-1
• Garanție: 18 luni

Caracteristici și avantaje:

• Protecție termomagnetică pentru rețele AC și DC într-un singur dispozitiv
• Capacitate mare de întrerupere de 15 kA la 400 V AC, potrivită pentru aplicații de distribuție exigente
• Clasa de limitare 3 asigură limitarea rapidă a curentului pentru a minimiza energia arcului și daunele în aval
• Indicator de poziție a contactului și indicator de declanșare oferă o stare vizuală clară dintr-o privire
• Compatibil cu blocuri de distribuție cu șină combinate de sus sau de jos pentru o cablare flexibilă a panoului
• Interval larg de temperatură de operare (-35 până la 70 °C) potrivit pentru medii industriale dure

Aplicații:

• Tablouri de distribuție finale în clădiri comerciale și industriale
• Protecția circuitelor de ieșire în tablouri și panouri de joasă tensiune
• Aplicații DC, inclusiv sisteme fotovoltaice și cu baterii de rezervă
• Protecția motoarelor și echipamentelor în panouri de automatizare industrială
• Instalații cu nivel ridicat de defect care necesită capacitate sporită de întrerupere

Conform cu EN/IEC 60947-2 și EN/IEC 60898-1. Parte din gama Schneider Electric Acti 9 iC60.

De asemenea cunoscut ca: Schneider A9F94340, Schneider Electric A9F94340, Acti9 iC60L 3P C40 MCB, întrerupător automat Schneider 40A curba C.
