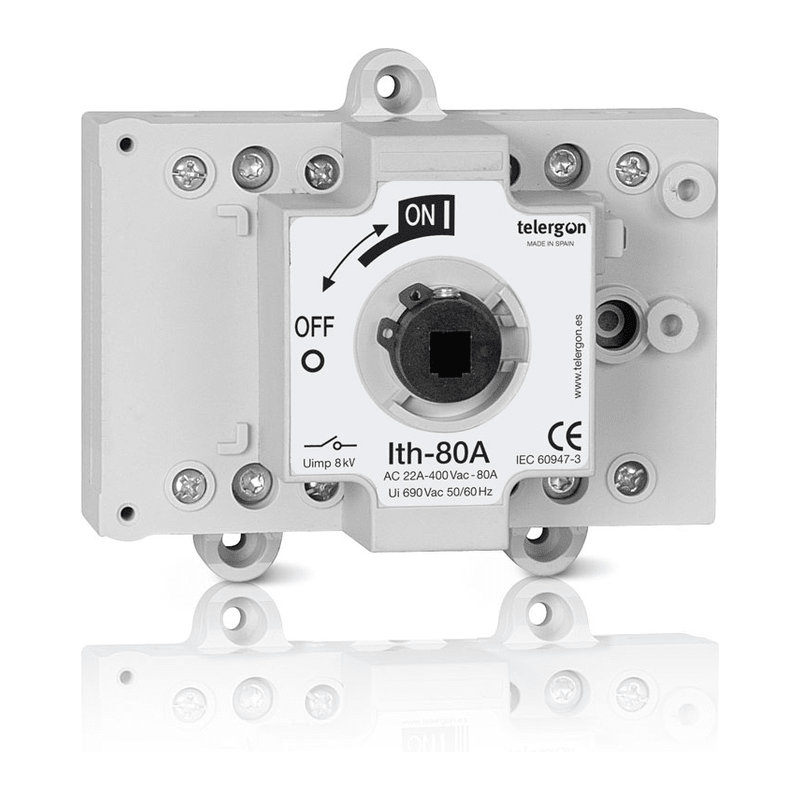

Separator de sarcină Telergon S5-00803PB0, 3P, 80A

Telergon S5-00803PB0 este un separator-întrerupător de mărime 00 din seria S5, cu un curent termic nominal de 80 A la 40 °C, în configurație 3P. Separatoarele din gama S5 comută sub sarcină până la 1000 V c.a. și utilizează un corp de tip sandwich, cu contacte lamelare cu autocurățare, acoperite cu aliaj de argint, pentru o durată de viață electromecanică îndelungată.

Specificații tehnice:

• Referință comercială: S5-00803PB0
• Producător: Telergon
• EAN: 8433996017158
• Serie / gamă: separator-întrerupător c.a. din seria S5
• Tip produs: separator-întrerupător (O-I)
• Număr de poli: 3P
• Mărime constructivă: 00
• Curent termic nominal [Ith] la 40°C: 80 A
• Curent termic nominal [Ith] la 50°C: 80 A
• Curent termic nominal [Ith] la 60°C: 64 A
• Tensiune nominală de izolație [Ui]: 800 V
• Tensiune nominală de ținere la impuls [Uimp]: 8 kV
• Curent nominal de utilizare [Ie] la Ue 400 V c.a.-21A: 80 A
• Curent nominal de utilizare [Ie] la Ue 400 V c.a.-22A: 63 A
• Curent nominal de utilizare [Ie] la Ue 400 V c.a.-23A: 63 A
• Putere nominală de rupere la 400 V c.a.-23: 400 A
• Putere nominală de închidere la 400 V c.a.-23: 500 A
• Curent nominal de închidere la scurtcircuit [Icm]: 5 kA de vârf
• Curent nominal de ținere de scurtă durată [Icw] 1 s: 3 kA eficace
• Durabilitate mecanică: 10.000 de cicluri de operare
• Montare: montare pe bază cu șuruburi
• Operare: cu mâner direct sau extern (mânerul se comandă separat)
• Standarde: IEC 60947-3, IEC 61439-2, RoHS
• Omologări: CE, schema IEC CB, EAC, Bureau Veritas, CCC

Caracteristici și avantaje:

• Corp de tip sandwich, cu contacte lamelare cu autocurățare, acoperite cu aliaj de argint
• Mecanismul cu poziții fixe asigură o comutare rapidă și independentă, pentru stingerea rapidă a arcului electric
• Curent de rupere de până la 8 ori curentul nominal de utilizare
• Mâner blocabil cu lacăt în poziția OFF, cu până la trei lacăte (5-8 mm)
• Interblocare a ușii în poziția ON, care poate fi dezactivată cu o unealtă pentru lucrări de întreținere
• Montare pe bază cu șuruburi; operare cu mâner direct sau extern

Aplicații:

• Izolarea principală în tablouri industriale și ansambluri de distribuție
• Separarea motoarelor și utilajelor, cu necesitatea întreruperii sub sarcină
• Panouri de distribuție a energiei în clădiri comerciale și industriale
• Ansambluri de aparataj de comutație realizate conform IEC 61439-2

Conform cu IEC 60947-3 și IEC 61439-2. Face parte din seria Telergon S5.

Cunoscut și ca: Telergon S5-00803PB0, separator-întrerupător S5 3P 80 A.
