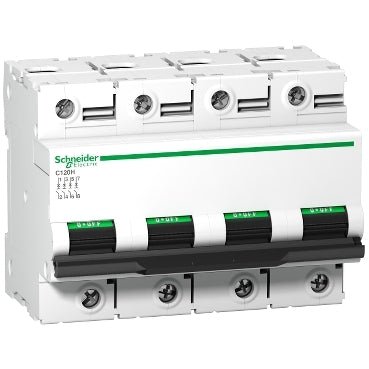

Disjunctor miniature Schneider A9N18479 (MCB), Acti9 C120H, 4P C80A 15kA

Schneider Electric A9N18479 este un întrerupător automat miniatural cu 4 poli (MCB) din seria Acti 9 C120H, cu o capacitate nominală de 80A la 30°C și o curbă de declanșare C, proiectat pentru distribuția energiei electrice. Oferă o capacitate de întrerupere de 15.000A Icn la 230-400V AC conform IEC 60898-1 și 15 kA Icu la 380-415V AC conform IEC 60947-2.

Specificații tehnice:

• Referință comercială: A9N18479
• Producător: Schneider Electric
• EAN:
• Seria / gama: Acti 9 C120
• Număr de poli: 4P
• Curent nominal: 80A la 30°C
• Curba de declanșare: C
• Tip rețea: AC și DC
• Tehnologie de protecție: Termomagnetică
• Capacitate de întrerupere (Icn): 15.000A la 230-400V AC 50/60 Hz conform IEC 60898-1
• Capacitate de întrerupere (Icu): 30 kA la 220-240V AC; 15 kA la 380-415V AC; 10 kA la 440V AC; 15 kA până la 500V DC conform IEC 60947-2
• Tensiune nominală (Ue): 220-440V AC 50/60 Hz; până la 500V DC
• Tensiune nominală de izolație (Ui): 500V AC conform IEC 60947-2
• Tensiune nominală de rezistență la impuls (Uimp): 6 kV conform IEC 60947-2
• Montaj: șină DIN simetrică de 35mm, sistem cu clips
• Terminale de conectare: tip tunel, 1-50mm² rigid / 1.5-35mm² flexibil
• Grad de protecție: IP20 conform IEC 60529
• Temperatură de operare: -30 până la 60°C
• Dimensiuni (Lxlxh): 108 x 81 x 73 mm
• Greutate: 0.82 kg
• Standardele: EN/IEC 60947-2, EN/IEC 60898-1
• Certificare: EAC

Caracteristici și avantaje:

• Capacitate de întrerupere de 30 kA la 220-240V AC, permițând utilizarea în instalații cu curenți de defect ridicați
• Potrivit pentru izolare conform IEC 60947-2, eliminând necesitatea unui întrerupător de izolare separat
• Mâner sigilabil cu cablu de 0.7mm atât în poziția ON, cât și OFF pentru a preveni comutarea neautorizată
• Compatibil cu blocuri de distribuție cu șină comb și șină DIN standard de 35mm
• Clasificat pentru sisteme DC până la 500V cu o capacitate de întrerupere Icu de 15 kA
• Rezistență mecanică de 20.000 cicluri și 5.000 cicluri electrice de operare conform IEC 60947-2

Aplicații:

• Tablouri principale și secundare de distribuție în clădiri comerciale și industriale
• Protecția circuitelor de ieșire în panouri cu curenți de defect potențiali ridicați
• Distribuție DC până la 500V în instalații industriale sau de energie regenerabilă
• Tablouri electrice care necesită protecție combinată la supracurent și capacitate de izolare

Conform cu EN/IEC 60947-2 și EN/IEC 60898-1. Parte a gamei Schneider Electric Acti 9 C120.

De asemenea cunoscut ca: Schneider A9N18479, Schneider Electric A9N18479, Acti9 C120H 4P MCB 80A.
