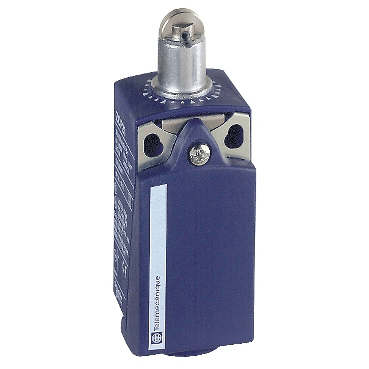

Telemecanique XCKP2102G11 eindschakelaar 1NC+1NO stalen rolstift

De Telemecanique XCKP2102G11 is een XC Standard-eindschakelaar met een metalen veerretour-rolstoter en één verbreekcontact plus één maakcontact met sprongwerking. Het is een compacte behuizing in vorm C volgens CENELEC EN 50047, met een Pg 11-kabelinvoer en beschermingsgraad IP66 en IP67. Het verbreekcontact heeft gedwongen opening.

Technische specificaties:

• Commerciële referentie: XCKP2102G11
• Fabrikant: Telemecanique
• EAN: 3389110301359
• Serie / assortiment: Telemecanique XC Standard-eindschakelaars
• Producttype: Eindschakelaar
• Korte apparaatnaam: XCKP
• Sensorontwerp: Compacte vorm C volgens CENELEC EN 50047
• Behuizingstype: Vast
• Type kop: Stoterkop
• Type bedieningsmechanisme: Metalen rolstoter met veerretour
• Type benadering: Zijwaartse benadering, 2 richtingen
• Beweging van de bedieningskop: Lineair
• Aantal polen: 2
• Type en samenstelling contacten: 1 verbreekcontact + 1 maakcontact
• Contactwerking: Sprongwerking
• Schakelbediening: Door nok van 30°
• Aanduiding aansluitklemmen: (21-22)NC; (13-14)NO
• Elektrische aansluiting: Schroefklemmen, klembereik: 1 x 0.34...2 x 1.5 mm²
• Kabelinvoer: 1 getapte invoer voor Pg 11-kabelwartel
• Gedwongen opening: Met
• Minimale kracht voor gedwongen opening: 36 N
• Minimale kracht voor uitschakeling: 12 N
• Maximale bedieningssnelheid: 0.5 m/s
• Contactbelastingscode: A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A volgens IEC 60947-5-1 bijlage A; Q300, DC-13 (Ue = 250 V), Ie = 0.27 A volgens IEC 60947-5-1 bijlage A
• Nominale isolatiespanning [Ui]: 300 V volgens UL 508; 500 V (vervuilingsgraad 3) volgens IEC 60947-1; 300 V volgens CSA C22.2 No 14
• Nominale impulshoudspanning [Uimp]: 6 KV volgens IEC 60664; 6 kV volgens IEC 60947-1
• Kortsluitbeveiliging: 10 A-patroonzekering, type gG
• Mechanische levensduur: 10000000 cycli
• Materiaal behuizing: Kunststof
• Materiaal kop: Zamak
• Breedte: 31 mm
• Hoogte: 65 mm
• Diepte: 30 mm
• IP-beschermingsgraad: IP66 volgens IEC 60529; IP67 volgens IEC 60529
• IK-beschermingsgraad: IK04 volgens IEC 62262
• Omgevingstemperatuur tijdens bedrijf: -25...70 °C
• Omgevingstemperatuur tijdens opslag: -40...70 °C
• Normen: IEC 60204-1; CSA C22.2 No 14; IEC 60947-5-1; UL 508

Kenmerken en voordelen:

• Verbreekcontact met gedwongen opening, geschikt voor veiligheidsvergrendeling
• Metalen rolstoterkop is bestand tegen herhaald mechanisch contact
• Beschermingsgraad IP66 en IP67 voor natte en stoffige machineomgevingen
• Compacte vorm C volgens EN 50047 voor gestandaardiseerde montage
• Herhalingsnauwkeurigheid van 0.1 mm over 1 miljoen bedieningscycli

Toepassingen:

• Eindposities op slede- en asbewegingen van werktuigmachines
• Door nok bediende positiedetectie op verpakkingsmachines
• Bewaking van afschermingsposities wanneer een metalen actuator de voorkeur heeft

Ook bekend als: Telemecanique XCKP2102G11, XCKP2102G11 OsiSense XC-eindschakelaar, XCKP-rolstoterschakelaar.
