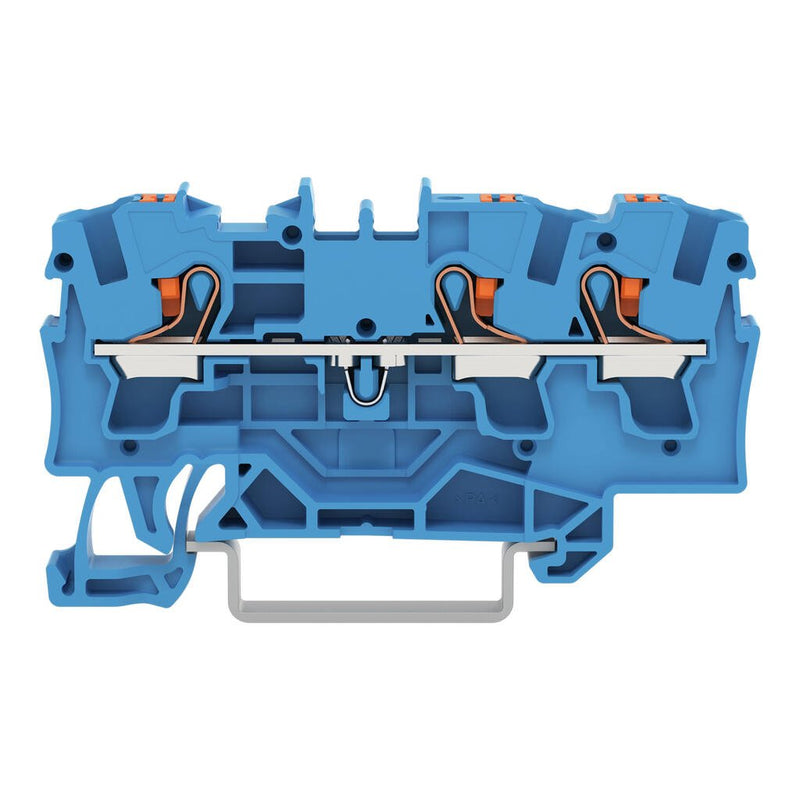

WAGO 2204-1304 TOPJOB S 3-aderige doorverbindingklem 4mm² 32A blauw

De WAGO 2204-1304 is een 3-aderige doorverbindingsterminal uit de TOPJOB S 2204-serie, ontworpen voor snelle en eenvoudige frontale bedrading van elektrische geleiders in industriële en gebouwtoepassingen. Geclassificeerd op 800 V / 32 A volgens IEC/EN 60947-7-1, accepteert hij massieve en fijnaderige geleiders van 0,5 tot 6 mm² via Push-in CAGE CLAMP-technologie en bevat een testpoort voor metingen in het circuit.

Technische specificaties:

• Catalogusnummer: 2204-1304
• Fabrikant: WAGO
• Serie: TOPJOB S, 2204-serie
• Type: 3-aderige doorverbindingsterminal met drukknop en testpoort
• Nominale spanning / stroom (IEC/EN 60947-7-1, OVC III): 800 V / 32 A
• Nominale impulsspanningsweerstand: 8 kV
• Nominale spanning / stroom (UL 1059 / CSA 22.2 Nr. 158): 600 V / 30 A
• Ex-nominale spanning / stroom (ATEX/IECEx Ex eb IIC Gb): 550 V / 31 A
• Aansluittechniek: Push-in CAGE CLAMP; bediening: drukknop
• Klemunits: 3; overbrugslots: 2; totaal aantal potentialen: 1
• Leidraaddoorsnede: 0,5 - 6 mm² (massief en fijnaderig); 0,5 - 4 mm² (fijnaderig met geïsoleerde adereindhuls)
• Striplengte: 11 - 13 mm
• Montage: DIN-35-rail (35 × 15 mm en 35 × 7,5 mm)
• Markering: Midden en zijkant
• Afmetingen (B × H × D): 6,2 × 65,5 × 39,5 mm
• Kleur: Blauw; actuator kleur: oranje
• Isolatiemateriaal: Polyamide (PA66), brandklasse UL94 V0
• Gewicht: 9,1 g
• Verwerkingstemperatuur: -35 tot +85 °C; continue bedrijfstemperatuur: -60 tot +105 °C

Kenmerken en voordelen:

• Push-in CAGE CLAMP maakt gereedschapsloze directe invoer van massieve en fijnaderige geleiders mogelijk, inclusief adereindhulzen, zonder dat een schroevendraaier of ander gereedschap nodig is.
• ATEX/IECEx-gecertificeerd (PTB 18 ATEX 1006 U / IECEx PTB 18.0013U, Ex eb IIC Gb) voor gebruik in gevaarlijke Ex e- en Ex i-zone bedrading.
• Geïntegreerde testpoort maakt spannings- en stroommetingen in het circuit mogelijk zonder geleiders los te koppelen.
• Geslaagd voor trillings- en schoktesten volgens DIN EN 61373 (Categorie 1, Klasse A/B) en DIN EN 50155 voor spoorwegtoepassingen.

Toepassingen:

• Aansluiten van elektrische geleiders in industriële besturingspanelen en gebouwinstallaties.
• Bedrading in gevaarlijke gebieden in Ex e- en Ex i-geclassificeerde zones die ATEX/IECEx-gecertificeerde terminals vereisen.
• Elektrische installaties in spoorwegmaterieel die voldoen aan DIN EN 50155 en DIN EN 61373 eisen.
• Panelen en behuizingen waar testen in het circuit via een testpoort vereist is zonder onderbreking van de circuits.

Ook bekend als: WAGO 2204-1304, WAGO TOPJOB S doorverbindingsterminal 4 mm² blauw, WAGO Push-in CAGE CLAMP 3-aderige doorverbindingsterminal blauw.
