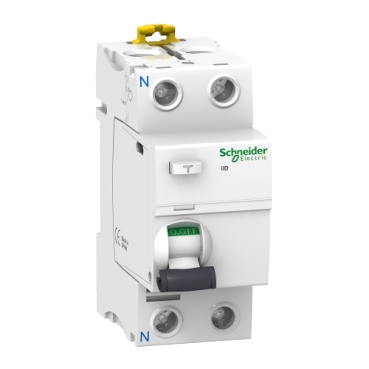

Schneider A9R01240 Acti9 iID interruttore differenziale 2P 40A 30mA tipo A per guida DIN

Lo Schneider Electric A9R01240 è un interruttore differenziale Acti9 iID a 2 poli, 40 A, con sensibilità alla corrente di dispersione a terra di 30 mA e sgancio istantaneo di tipo A. Scollega il circuito in caso di dispersione a terra ed è indipendente dalla tensione.

Specifiche tecniche:

• Riferimento commerciale: A9R01240
• Produttore: Schneider Electric
• Gamma: Acti9
• Nome del prodotto: Acti9 iID
• Abbreviazione del dispositivo: iID
• Tipo di prodotto: interruttore differenziale (RCCB)
• Poli: 2P, neutro a sinistra
• Corrente nominale (In): 40 A
• Sensibilità alla corrente di dispersione a terra: 30 mA
• Classe di protezione contro le correnti di dispersione a terra: Tipo A
• Ritardo: istantaneo
• Tecnologia di sgancio per corrente residua: indipendente dalla tensione
• Tipo di rete: AC
• Frequenza di rete: 50/60 Hz
• Tensione nominale di esercizio (Ue): 230...240 V AC 50/60 Hz
• Potere nominale di interruzione e chiusura: Idm 1500 A, Im 1500 A
• Corrente nominale condizionata di cortocircuito: 10 kA
• Tensione nominale di isolamento (Ui): 500 V AC 50/60 Hz
• Tensione nominale di tenuta all'impulso (Uimp): 6 kV
• Indicatore della posizione dei contatti: Sì
• Tipo di comando: levetta
• Montaggio: a innesto su guida DIN da 35 mm
• Larghezza con passi da 9 mm: 4
• Dimensioni (A x L x P): 85 mm x 36 mm x 69 mm, profondità d'incasso 44 mm
• Peso del prodotto: 210 g
• Colore: bianco (RAL 9003)
• Durata meccanica: 20000 cicli
• Durata elettrica: 15000 cicli
• Opzioni di blocco: dispositivo di blocco con lucchetto
• Collegamenti: morsetto singolo superiore o inferiore, 1…35 mm² rigido
• Lunghezza di spelatura del cavo: 14 mm per collegamento superiore o inferiore
• Coppia di serraggio: 3,5 N.m, collegamento superiore o inferiore
• Grado di protezione IP: IP20 conforme alla norma IEC 60529
• Norme: EN/IEC 61008-1, EN/IEC 61008-2-1
• EAN: 3606480091513

Caratteristiche e vantaggi:

• Il rilevamento di tipo A rileva le correnti residue alternate e continue pulsanti
• Lo sgancio indipendente dalla tensione continua a funzionare senza alimentazione ausiliaria
• Indicatore della posizione dei contatti e dispositivo di blocco con lucchetto per un sezionamento sicuro
• Formato a innesto a due moduli per guida DIN da 35 mm

Applicazioni:

• Protezione contro le correnti di dispersione a terra dei circuiti terminali monofase
• Protezione aggiuntiva contro i contatti diretti a 30 mA
• Quadri di distribuzione residenziali, commerciali e per applicazioni industriali leggere
• Circuiti con carichi elettronici che richiedono il rilevamento di tipo A

Conforme alle norme EN/IEC 61008-1. Fa parte della gamma Schneider Electric Acti9.

Conosciuto anche come: Schneider Electric A9R01240.
