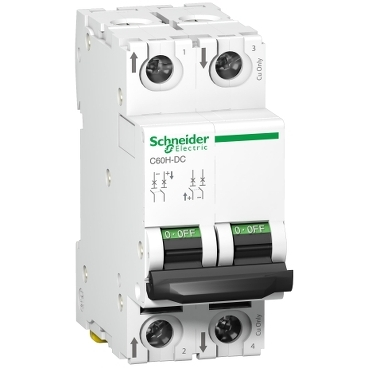

Schneider A9N61526 Acti9 C60H-DC interruttore magnetotermico 2P C6A 500V CC per guida DIN

Schneider Electric A9N61526 è un interruttore magnetotermico miniaturizzato Acti9 C60H-DC per reti in CC, bipolare, 6 A a 25 °C, curva C. È dimensionato per 500 V CC e offre un potere di interruzione (Icu) di 10 kA a 440 V CC secondo EN/IEC 60947-2.

Specifiche tecniche:

• Riferimento commerciale: A9N61526
• Produttore: Schneider Electric
• Gamma: Acti9
• Nome del prodotto: Acti9 C60H-DC
• Nome breve del dispositivo: C60H-DC
• Tipo di prodotto: interruttore magnetotermico miniaturizzato
• Poli: 2P (2 poli protetti)
• Corrente nominale (In): 6 A a 25 °C
• Codice curva: C
• Tipo di rete: CC
• Tecnologia dell'unità di sgancio: termomagnetica
• Tensione nominale di esercizio (Ue): 500 V CC
• Potere di interruzione: 10 kA Icu a 440 V CC, conforme a EN/IEC 60947-2
• Tensione nominale di isolamento (Ui): 500 V CC, conforme a IEC 60947-2
• Tensione nominale di tenuta all'impulso (Uimp): 6 kV, conforme a EN/IEC 60947-2
• Categoria di utilizzazione: Categoria A, conforme a EN/IEC 60947-2
• Idoneità al sezionamento: sì, conforme a EN/IEC 60947-2
• Montaggio: fisso, su guida DIN simmetrica da 35 mm
• Larghezza in passi da 9 mm: 4
• Peso del prodotto: 0,256 kg
• Colore: bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: 3000 cicli L/R = 2 ms
• Grado di inquinamento: 3, conforme a EN 60947-2
• Coppia di serraggio: circuito di potenza: 2,5 N.m superiore o inferiore
• Norme: EN 60947-2, IEC 60947-2
• EAN: 3606480424267

Caratteristiche e vantaggi:

• Progettato specificamente per reti in CC fino a 500 V CC
• Potere di interruzione di 10 kA a 440 V CC secondo EN/IEC 60947-2
• Adatto al sezionamento secondo EN/IEC 60947-2
• Formato bipolare su guida DIN simmetrica da 35 mm

Applicazioni:

• Protezione dei circuiti di distribuzione in CC fino a 500 V CC
• Protezione del lato in CC degli impianti fotovoltaici e dei sistemi a batteria
• Circuiti di comando e ausiliari in CC nei quadri industriali
• Installazioni in cui un interruttore magnetotermico classificato per AC non è adatto

Conforme alla norma EN/IEC 60947-2. Fa parte della gamma Schneider Electric Acti9.

Noto anche come: Schneider Electric A9N61526.
