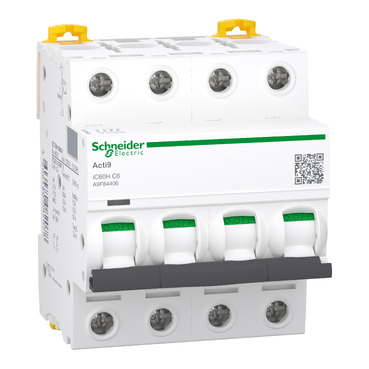

Schneider A9F84406 Acti9 iC60H interruttore magnetotermico 4P C6A 10kA per guida DIN

Schneider Electric A9F84406 è un interruttore automatico modulare Acti9 iC60H, a 4 poli, 6 A, curva C. Fornisce protezione contro sovraccarichi e cortocircuiti con un potere di interruzione nominale di 10000 A (Icn) secondo EN/IEC 60898-1 e fino a 15 kA (Icu) a 380-415 V AC secondo EN/IEC 60947-2.

Specifiche tecniche:

• Riferimento commerciale: A9F84406
• Produttore: Schneider Electric
• Gamma: Acti9
• Nome del prodotto: Acti9 iC60
• Nome breve del dispositivo: iC60H
• Tipo di prodotto: Interruttore automatico modulare
• Poli: 4P (4 poli protetti)
• Corrente nominale (In): 6 A
• Codice curva: C
• Tecnologia dell’unità di sgancio: Magnetotermica
• Limite di sgancio magnetico: 8 x In +/- 20 %
• Tipo di rete: AC e DC
• Frequenza di rete: 50/60 Hz
• Tensione operativa nominale (Ue): 12...133 V AC, 220...240 V AC, 380...415 V AC, 440 V AC, <= 250 V DC
• Potere di interruzione: 42 kA Icu a 12...133 V AC 50/60 Hz conforme a EN/IEC 60947-2; 30 kA Icu a 220...240 V AC 50/60 Hz conforme a EN/IEC 60947-2; 15 kA Icu a 380...415 V AC 50/60 Hz conforme a EN/IEC 60947-2; 10 kA Icu a 440 V AC 50/60 Hz conforme a EN/IEC 60947-2; 15 kA Icu a <= 250 V DC conforme a EN/IEC 60947-2; 10000 A Icn a 400 V AC 50/60 Hz conforme a EN/IEC 60898-1
• Classe di limitazione: 3 conforme a EN/IEC 60898-1
• Tensione nominale di isolamento (Ui): 500 V AC 50/60 Hz conforme a EN/IEC 60947-2
• Tensione nominale di tenuta all’impulso (Uimp): 6 kV conforme a EN/IEC 60947-2
• Categoria di utilizzazione: Categoria A conforme a EN/IEC 60947-2
• Idoneità al sezionamento: Sì, conforme a EN/IEC 60947-2 e EN/IEC 60898-1
• Montaggio: A scatto su guida DIN da 35 mm
• Larghezza in passi da 9 mm: 8
• Dimensioni (A x L x P): 85 mm x 72 mm x 78.5 mm
• Peso del prodotto: 0.5 kg
• Colore: Bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: 10000 cicli
• Collegamenti: Morsetto singolo (superiore o inferiore), per 1 cavo, 1…25 mm², rigido, in rame
• Lunghezza di spelatura del cavo: 14 mm per il collegamento superiore o inferiore
• Coppia di serraggio: 2 N.m, superiore o inferiore
• Grado di protezione IP: IP20 conforme a IEC 60529
• Norme: EN/IEC 60947-2, EN/IEC 60898-1

Caratteristiche e vantaggi:

• Sgancio magnetico con curva C a 8 x In +/- 20 % per carichi induttivi come motori e trasformatori
• Idoneo al sezionamento secondo EN/IEC 60947-2 e EN/IEC 60898-1
• Compatibile con pettine di distribuzione per un cablaggio rapido dei quadri elettrici
• Montaggio a scatto su guida DIN da 35 mm

Applicazioni:

• Protezione contro sovraccarichi e cortocircuiti dei circuiti terminali nei quadri elettrici
• Circuiti trifase più neutro a 380-415 V AC
• Installazioni industriali e commerciali che richiedono un potere di interruzione di 10 kA
• Circuiti con correnti di spunto induttive che causerebbero lo sgancio intempestivo di un dispositivo con curva B

Conforme a EN/IEC 60898-1 e EN/IEC 60947-2. Fa parte della gamma Schneider Electric Acti9.

Conosciuto anche come: Schneider Electric A9F84406.
