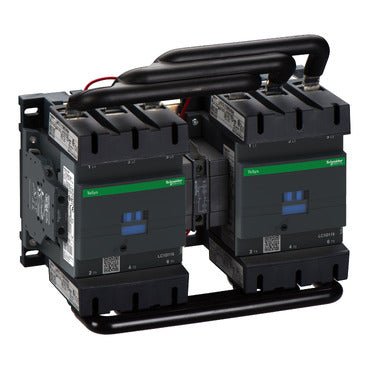

Contattore invertitore Schneider LC2D115P7 3P 115A 55kW 230VAC 2NO+2NC

Il Schneider Electric LC2D115P7 è un contattore invertitore TeSys D progettato per il controllo della direzione del motore, con una corrente nominale di 115 A (AC-3) fino a 440 V AC e una bobina di comando a 230 V AC 50/60 Hz. Realizzato per carichi resistivi e applicazioni di controllo motore, eroga fino a 55 kW a 380-400 V AC ed è dotato di interblocco meccanico ed elettrico per un'operazione sicura di inversione di fase.

Specifiche tecniche:

• Riferimento commerciale: LC2D115P7
• Produttore: Schneider Electric
• EAN:
• Serie / gamma: TeSys D (TeSys Deca)
• Tipo di prodotto: Contattore invertitore
• Numero di poli: 3P (3 contatti di potenza NA)
• Corrente nominale (AC-3): 115 A fino a 440 V AC (sotto 60 °C)
• Corrente nominale (AC-1): 200 A fino a 440 V AC (sotto 60 °C)
• Potenza motore: 30 kW a 220-230 V AC / 55 kW a 380-400 V AC / 75 kW a 500 V AC / 80 kW a 660-690 V AC
• Tensione circuito di comando: 230 V AC 50/60 Hz
• Composizione contatti ausiliari: 1 NA + 1 NC
• Tensione nominale di isolamento (circuito di potenza): 1000 V (IEC 60947-4-1)
• Tensione nominale di impulso: 8 kV (IEC 60947)
• Capacità di chiusura (Irms): 1260 A a 440 V (IEC 60947)
• Capacità di interruzione: 1100 A a 440 V (IEC 60947)
• Durata elettrica: 0,95 milioni di cicli a 115 A AC-3, fino a 440 V
• Durata meccanica: 8.000.000 di cicli
• Frequenza massima di funzionamento: 2400 cicli/h (sotto 60 °C)
• Tempo di chiusura/apertura: 20-50 ms chiusura / 6-20 ms apertura
• Grado di protezione IP: IP20 (fronte, IEC 60529)
• Temperatura di esercizio: -40 a 60 °C
• Montaggio: guida DIN o piastra pannello
• Connessione circuito di potenza: 1 cavo 10-120 mm² o 2 cavi 10-50 mm² (flessibile o rigido)
• Connessione circuito di comando: morsetti a vite, 1-2 cavi 1-2,5 mm²
• Tipo di interblocco: meccanico ed elettrico
• Normative: IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 508, CSA C22.2 No 14
• Certificazioni: UL, CSA, CCC, BV, DNV, GL, RINA, EAC, UKCA

Caratteristiche e vantaggi:

• Contattore invertitore prefabbricato con inversione di sequenza di fase integrata - pronto per l’installazione diretta senza cablaggio aggiuntivo di due contattori separati
• Doppio interblocco (meccanico ed elettrico) impedisce l’alimentazione simultanea di entrambe le direzioni, garantendo un’inversione sicura del motore
• Limitatore di tensione bidirezionale integrato nell’assemblaggio della bobina riduce i picchi di commutazione della bobina
• Ampia gamma di potenza motore da 30 kW a 230 V fino a 80 kW a 690 V, coprendo diverse applicazioni industriali di azionamento
• Elevata durata meccanica di 8 milioni di cicli assicura una lunga vita operativa in condizioni di commutazione ad alta frequenza
• Ampio intervallo di temperatura ambiente da -40 a 60 °C supporta l’uso in ambienti industriali impegnativi

Applicazioni:

• Controllo di inversione di motori trifase in sistemi di trasporto, paranchi e gru
• Controllo della direzione del motore in quadri di automazione industriale e azionamenti di macchine utensili
• Applicazioni di inversione motore per pompe e ventilatori in impianti HVAC e di trattamento acque
• Avviatori motore per uso gravoso in industrie manifatturiere e di processo che richiedono frequenti cambi di direzione

Conforme a IEC 60947-4-1 e IEC 60947-5-1 (equivalenti EN), UL 508 e CSA C22.2 No 14. Parte della gamma Schneider Electric TeSys D.
