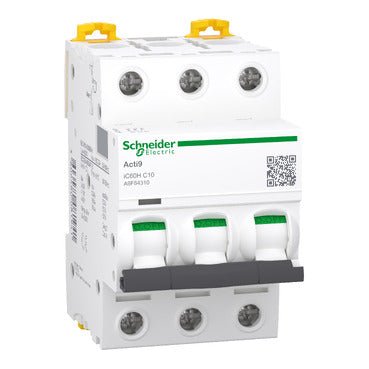

Interruttore automatico miniatura (MCB) Schneider A9F84310, Acti9 iC60H, 3P, 10A, curva C

Lo Schneider Electric A9F84310 è un interruttore automatico magnetotermico (MCB) a 3 poli della serie Acti 9 iC60H, con una corrente nominale di 10A e curva di intervento C. Progettato per la distribuzione di energia elettrica, offre una capacità di interruzione di 10.000A a 400V AC secondo la norma EN/IEC 60898-1, rendendolo adatto per installazioni industriali e commerciali esigenti.

Specifiche tecniche:

• Riferimento commerciale: A9F84310
• Produttore: Schneider Electric
• EAN:
• Serie / gamma: Acti 9 iC60
• Nome breve dispositivo: iC60H
• Tipo di prodotto: Interruttore automatico magnetotermico (MCB)
• Numero di poli: 3P
• Numero di poli protetti: 3
• Corrente nominale: 10A
• Curva di intervento: C
• Tipo di rete: AC / DC
• Tecnologia unità di protezione: Termomagnetica
• Capacità di interruzione: 10.000A Icn a 400V AC 50/60Hz (EN/IEC 60898-1); 15kA Icu a 380-415V AC; 30kA Icu a 220-240V AC; 42kA Icu a 12-133V AC; 15kA Icu in DC fino a 180V (EN/IEC 60947-2)
• Capacità di interruzione di servizio (Ics): 7.500A a 400V AC (EN/IEC 60898-1); 7,5kA a 380-415V AC; 15kA a 220-240V AC (EN/IEC 60947-2)
• Classe di limitazione: 3 (EN/IEC 60898-1)
• Tensione nominale di isolamento: 500V AC 50/60Hz
• Tensione nominale di impulso: 6kV
• Limite di protezione da sovracorrente: 8 x In +/- 20%
• Categoria d’uso: Categoria A (EN/IEC 60947-2)
• Montaggio: Fisso, guida DIN
• Dimensioni (LxAxP): 54 x 85 x 78,5 mm
• Peso: 0,375 kg
• Grado di protezione IP: IP20 (IEC/EN 60529)
• Temperatura di esercizio: da -35 a 70°C
• Temperatura di stoccaggio: da -40 a 85°C
• Umidità relativa: 95% a 55°C
• Connessione: Morsetto singolo (superiore o inferiore), 1-25 mm² rigido / 1-16 mm² flessibile; lunghezza spelatura 14mm; coppia di serraggio 2 N.m
• Durata meccanica: 20.000 cicli
• Durata elettrica: 10.000 cicli
• Colore: Bianco
• Normative: IEC 60898-1, EN 60898-1, IEC 60947-2, EN 60947-2

Caratteristiche e vantaggi:

• Alta capacità di interruzione di 10kA a 400V AC per una protezione affidabile in applicazioni di distribuzione impegnative
• Compatibile con reti sia AC che DC, offrendo flessibilità di installazione
• Tecnologia di protezione termomagnetica che garantisce una rilevazione precisa di sovraccarichi e cortocircuiti
• Indicatore di posizione del contatto e indicatore di intervento per uno stato visivo chiaro a colpo d’occhio
• Adatto per isolamento secondo EN/IEC 60898-1 e EN/IEC 60947-2
• Compatibile con blocchi di distribuzione a barra pettine (connessione superiore o inferiore) per un cablaggio efficiente del quadro

Applicazioni:

• Quadri di distribuzione finale in edifici commerciali e industriali
• Protezione di carichi trifase e sottocircuiti in quadri di bassa tensione
• Quadri di controllo industriale che richiedono protezione affidabile da sovracorrenti e cortocircuiti
• Sistemi di distribuzione DC che necessitano di protezione del circuito fino a 180V DC
• Installazioni ad alta richiesta dove è necessaria una elevata capacità di interruzione con montaggio standard su guida DIN

Conforme a IEC 60898-1, EN 60898-1, IEC 60947-2 e EN 60947-2. Fa parte della gamma Schneider Electric Acti 9 iC60.

Conosciuto anche come: Schneider A9F84310, Schneider Electric A9F84310, iC60H 3P 10A MCB, interruttore automatico magnetotermico Acti9 10A curva C.
