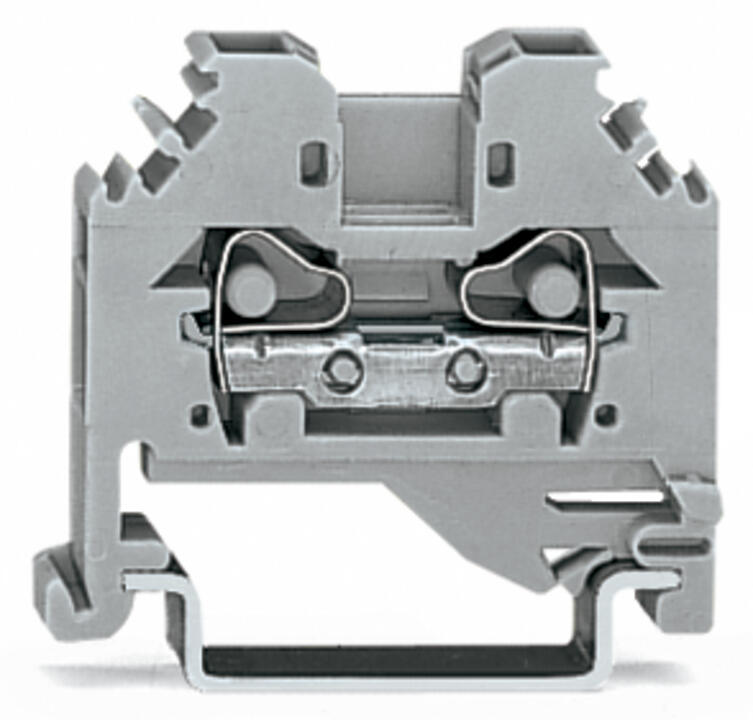

WAGO 281-101 Morsetto Passante a 2 Conduttori 4mm² 32A Grigio

Il WAGO 281-101 è un morsetto passante a 2 conduttori della Serie 281, progettato per connessioni elettriche semplici e sicure in applicazioni industriali e edilizie. Utilizzando la tecnologia a molla CAGE CLAMP®, accetta conduttori in rame solidi e flessibili da 0,08 a 4 mm² (28 a 12 AWG) senza necessità di crimpare le guaine o preparare diversamente il conduttore. Con una portata nominale di 32 A e 800 V secondo IEC/EN 60947-7-1 (OVC III, grado di inquinamento 3), il morsetto si monta orizzontalmente su guida DIN 35 x 15 o 35 x 7,5.

Specifiche tecniche:

• Numero di catalogo: 281-101
• Produttore: WAGO
• Serie: 281
• Tipo: morsetto passante a 2 conduttori
• Tecnologia di connessione: CAGE CLAMP®
• Unità di serraggio: 2; potenziali: 1; livelli: 1
• Tensione nominale: 800 V (IEC/EN 60947-7-1, OVC III)
• Corrente nominale: 32 A
• Tensione nominale di impulso: 8 kV
• Sezione conduttore: 0,08 ... 4 mm² / 28 ... 12 AWG (solido e flessibile)
• Materiali conduttori: Rame; Alluminio (richiede Pasta di contatto per alluminio WAGO 249-130)
• Lunghezza spelatura: 9 ... 10 mm / 0,35 ... 0,39 in
• Direzione cablaggio: ingresso laterale; azionamento: utensile operativo
• Montaggio: guida DIN-35 (35 x 15 e 35 x 7,5); design: orizzontale
• Dimensioni (L x A x P): 6 x 42,5 x 32,5 mm / 0,236 x 1,673 x 1,28 in
• Peso: 5,9 g
• Colore: grigio
• Materiale isolante: Poliammide PA66; classe di infiammabilità: UL94 V0
• Temperatura di esercizio continua: -60 ... +105 °C; lavorazione: -35 ... +85 °C
• Perdita di potenza per polo: 1,024 W a 32 A
• Certificazioni: UL (E45172), CSA (1505034), KEMA/KEUR, CCA; marino: ABS, BV, DNV GL, PRS
• RoHS: Conforme, nessuna deroga
• GTIN: 4044918618168
• Paese di origine: India
• Quantità confezione: 100 pezzi (scatola)

Caratteristiche e vantaggi:

• La connessione a molla CAGE CLAMP® è senza manutenzione e accetta tutti i tipi di conduttori - solidi, flessibili e in alluminio - senza preparazione delle guaine.
• La terminazione dei conduttori in alluminio è supportata fino a 4 mm² quando si utilizza la Pasta di contatto per alluminio WAGO 249-130; la pasta previene la formazione di film di ossido, l’ossidazione fresca e la corrosione elettrolitica nel punto di serraggio.
• Le scanalature laterali per marcatori consentono la marcatura laterale per una chiara identificazione del circuito lungo l’assemblaggio sulla guida.
• Ampio intervallo di temperatura di esercizio continua (-60 ... +105 °C) e involucro in PA66 classificato UL94 V0 per ambienti termici impegnativi.
• Vasto portafoglio di certificazioni - UL, CSA, KEMA/KEUR, CCA, più quattro certificazioni marine (ABS, BV, DNV GL, PRS) - supporta installazioni globali e navali.

Applicazioni:

• Passaggio cavi in quadri di controllo industriali e involucri di apparecchiature.
• Cablaggio motori elettrici su guida DIN 35 x 15 o 35 x 7,5 (famiglia di cablaggio motori Serie 280/281).
• Quadri di distribuzione in impianti commerciali e residenziali.
• Quadri elettrici marini e offshore dove è richiesta la certificazione ABS, BV, DNV GL o PRS.

Conosciuto anche come: WAGO 281-101, morsetto passante Serie 281 WAGO, morsetto CAGE CLAMP 4 mm².
