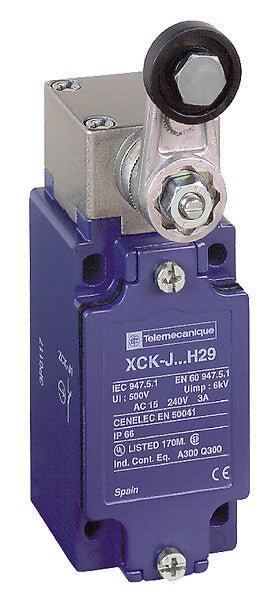

Telemecanique XCKJ10513H29 Fin de course à levier à galet en acier 1NC+1NO à action brusque M20

Le Telemecanique XCKJ10513H29 est un interrupteur de position XC Standard doté d’un boîtier métallique en Zamak XCKJ conforme à la forme A de la norme CENELEC EN 50041 et d’une tête rotative avec levier à galet en acier à rappel par ressort. Il est équipé de contacts à action brusque 1NC+1NO à ouverture positive, d’une entrée de câble M20 x 1.5 et d’un indice de protection IP66/IK07 pour la détection de position dans les machines industrielles à usage intensif.

Caractéristiques techniques :

• Référence : XCKJ10513H29
• Fabricant : Telemecanique Sensors
• Gamme : interrupteurs de position Telemecanique XC Standard, boîtier XCKJ (forme A, CENELEC EN 50041)
• Actionneur : levier à galet avec rappel par ressort, en métal, avec galet en acier
• Tête : tête rotative, approche latérale, 1 ou 2 directions (programmable)
• Matériau du boîtier et de la tête : Zamak (métal)
• Contacts : 1NC + 1NO, 2 pôles, action brusque, actionnés par came de 30°
• Ouverture positive : oui, couple minimum 0.5 N.m
• Couple minimal de déclenchement : 0.25 N.m
• Vitesse maximale d’actionnement : 1.5 m/s
• Courant assigné d’emploi : 3 A à 240 V AC (AC-15, A300), 0.27 A à 250 V DC (DC-13, Q300)
• Courant thermique conventionnel en enceinte (Ithe) : 10 A
• Tension assignée d’isolement (Ui) : 500 V (degré de pollution 3) selon IEC 60947-1, 300 V selon UL 508 et CSA C22.2 No 14
• Tension assignée de tenue aux chocs (Uimp) : 6 kV
• Protection contre les courts-circuits : fusible à cartouche 10 A gG
• Durabilité électrique : 5 millions de cycles (DC-13 à 24 V 10 W, 48 V 7 W ou 120 V 4 W)
• Durabilité mécanique : 30 millions de cycles
• Raccordement : bornes à vis, de 1 x 0.34 mm² à 2 x 1.5 mm²
• Entrée de câble : 1 entrée taraudée pour presse-étoupe M20 x 1.5, diamètre de câble de 7 à 13 mm
• Indice de protection : IP66 (IEC 60529), IK07
• Dimensions (L x H x P) : 40 x 77 x 44 mm
• Poids net : 0.49 kg
• Température de fonctionnement : -25 à 70 °C
• Température de stockage : -40 à 70 °C

Caractéristiques et avantages :

• Boîtier et tête métalliques en Zamak, avec résistance aux chocs IK07, pour les environnements exigeants
• Direction d’actionnement programmable dans une ou deux directions
• 30 millions de cycles mécaniques pour les applications à usage intensif
• Ouverture positive du contact NC pour les circuits liés à la sécurité
• Dimensions conformes à la forme A de la norme EN 50041, pour l’interchangeabilité avec d’autres interrupteurs de forme A

Applications :

• Fin de course de palans, grues et équipements de levage
• Machines-outils lourdes et presses
• Convoyeurs et manutention de matériaux dans des environnements difficiles
• Détection de la position de portails, portes et structures mobiles

Conforme aux normes IEC 60947-5-1, IEC 60204-1, CENELEC EN 50041, UL 508 et CSA C22.2 No 14. Certifications : UL, CSA, CCC.
