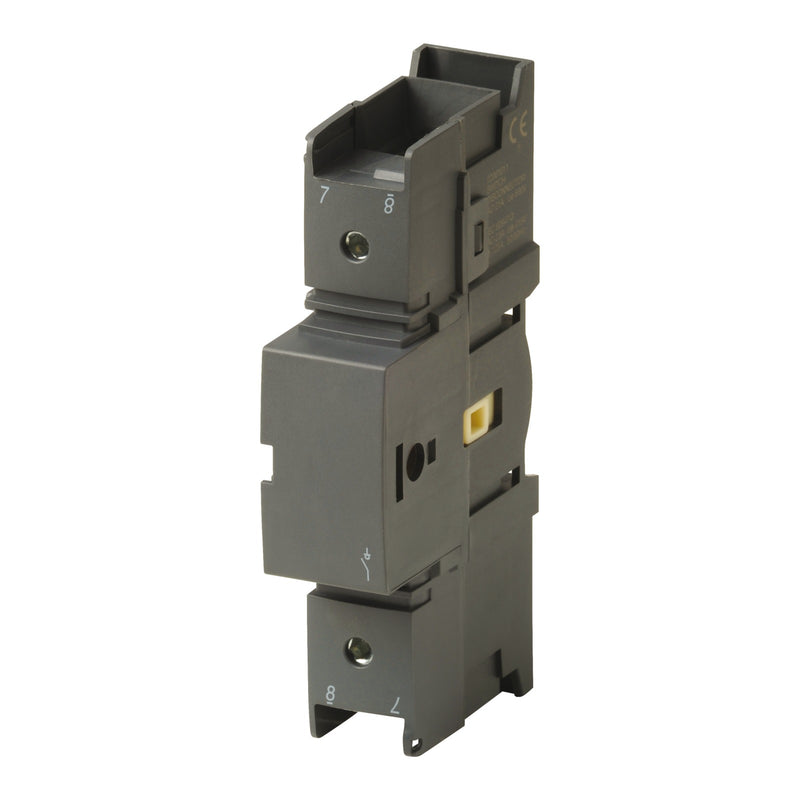

Socomec 22001011 SIRCO M3 module de pôle commuté 4e pôle 125A 690VAC

Le Socomec 22001011 est un module de quatrième pôle commuté pour la gamme SIRCO M, prévu pour 125 A. Il se monte à côté d’un corps de châssis M3 et ajoute un pôle de puissance commuté, transformant un interrupteur-sectionneur tripolaire en interrupteur-sectionneur tétrapolaire, un interrupteur-sectionneur à 6 pôles en interrupteur-sectionneur à 8 pôles, ou un commutateur tripolaire en commutateur tétrapolaire.

Spécifications techniques :

• Référence : 22001011
• Fabricant : Socomec
• Série : pôle additionnel SIRCO M
• Type : pôle de puissance commuté (module de quatrième pôle)
• Nombre de pôles : 1
• Courant nominal : 125 A
• Tension nominale : AC-21A 690 V / AC-23A 415 V, 50/60 Hz
• Taille de châssis compatible : M3
• Dimensions (H x L x P) : 124.6 x 26 x 53 mm
• Poids : 0.2 kg
• Normes : IEC 60947-3

Caractéristiques et avantages :

• Transforme un interrupteur SIRCO M3 tripolaire existant en version tétrapolaire sans remplacer le corps de l’interrupteur
• Pôle commuté : le quatrième pôle s’établit et se coupe en même temps que les phases
• Courant nominal de 125 A, adapté au châssis M3 sur lequel il est monté
• Permet également de faire passer les ensembles à 6 pôles à 8 pôles et les commutateurs tripolaires à 4 pôles

Applications :

• Ajout d’un neutre commuté à un interrupteur principal SIRCO M3 dans les tableaux de distribution
• Sectionnement tétrapolaire pour les interrupteurs principaux et interrupteurs de maintenance des machines
• Extension des ensembles de commutateurs SIRCO M3 existants

Compatible avec les corps de châssis SIRCO M3 tels que les Socomec 22003010 (100 A) et 22003011 (125 A). Conforme à la norme IEC 60947-3.

Également appelé : Socomec 22001011, module de quatrième pôle SIRCO M 125 A, POLE ADDITIONNEL M3 125A, pôle de neutre commuté pour SIRCO M3.
