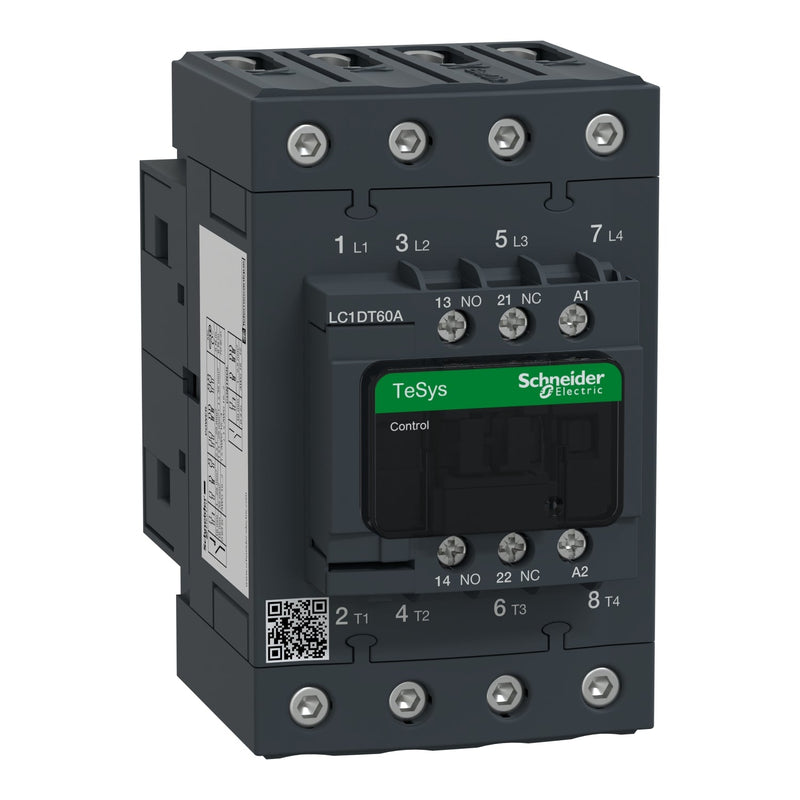

Schneider LC1DT60AP7 TeSys Deca contacteur 4P 4NO 60A AC-1 bobine 230V AC

Le Schneider Electric LC1DT60AP7 est un contacteur TeSys Deca Advanced à 4 pôles, avec quatre pôles de puissance normalement ouverts, prévu pour 60 A en AC-1 jusqu’à 440 V et commandé par une bobine de 230 V AC 50/60 Hz. Il commute des charges résistives telles que les circuits de chauffage, d’éclairage et de distribution dans les armoires de commande industrielles et CVC.

Caractéristiques techniques :

• Référence : LC1DT60AP7
• Fabricant : Schneider Electric
• Gamme : TeSys Deca Advanced
• Nom abrégé de l’appareil : LC1D
• Type de produit : contacteur pour charges résistives
• Catégorie d’emploi : AC-1
• Pôles : 4P, composition des contacts de pôle : 4 NO
• Courant assigné d’emploi Ie : 60 A (AC-1, à <= 440 V AC, en dessous de 60 °C)
• Tension assignée d’emploi Ue : circuit de puissance jusqu’à 690 V AC 25-400 Hz, jusqu’à 300 V DC
• Tension du circuit de commande Uc : 230 V AC 50/60 Hz
• Technologie de bobine : sans module antiparasite intégré
• Contacts auxiliaires : 1 NO + 1 NC, à liaison mécanique (IEC 60947-5-1), avec 1 contact miroir NC (IEC 60947-4-1)
• Pouvoir assigné de fermeture et de coupure : 800 A à 440 V (circuit de puissance)
• Courant assigné de courte durée admissible Icw : 720 A pendant 1 s, 320 A pendant 10 s, 165 A pendant 1 min, 72 A pendant 10 min (circuit de puissance, 40 °C)
• Fusible associé : 80 A gG à <= 690 V, coordination de type 1 et de type 2
• Tension assignée d’isolement Ui : 690 V (IEC 60947-4-1)
• Tension assignée de tenue aux chocs Uimp : 6 kV
• Consommation de la bobine : appel 160 VA à 50 Hz, maintien 15 VA à 50 Hz
• Temps de fonctionnement : 12 - 26 ms à la fermeture, 4 - 19 ms à l’ouverture
• Endurance mécanique : 6 millions de cycles
• Endurance électrique : 1,4 million de cycles à 60 A AC-1, Ue <= 440 V
• Cadence maximale de fonctionnement : 3600 cycles par heure à 60 °C
• Raccordements de puissance : bornes à vis EverLink BTR, 1 - 35 mm² (un conducteur), 1 - 25 mm² (deux conducteurs)
• Raccordements de commande : bornes à vis, 1 - 4 mm²
• Montage : rail DIN ou platine de panneau
• Indice de protection : IP20 en face avant (IEC 60529)
• Température ambiante : -40 °C à 60 °C, jusqu’à 70 °C avec déclassement
• Altitude : jusqu’à 3000 m
• Dimensions (H x W x P) : 122 x 70 x 120 mm
• Poids : 1,09 kg
• EAN : 3389119409308

Caractéristiques et avantages :

• Les quatre pôles principaux NO commutent les quatre conducteurs d’une charge résistive triphasée avec neutre
• Contact auxiliaire intégré 1 NO + 1 NC pour le verrouillage ou le retour d’état, sans bloc additionnel
• Les bornes de puissance EverLink BTR acceptent des conducteurs jusqu’à 35 mm²
• Contact miroir (1 NC) pour les circuits de commande liés à la sécurité, avec valeurs B10d publiées pour EN/ISO 13849-1
• Conformité à la norme IEC 60335-1 pour les applications d’appareils électroménagers et similaires

Applications :

• Commutation de radiateurs électriques, de fours et de batteries de chauffage résistives
• Commutation des circuits d’éclairage et de distribution dans les bâtiments commerciaux
• Armoires de commande CVC
• Commutation de charges à quatre pôles lorsque le neutre doit également être déconnecté

Conforme aux normes IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 60947-4-1, CSA C22.2 No 14 et IEC 60335-1.

Également connu sous les noms suivants : contacteur TeSys Deca 4P 60A, LC1D 4NO 60A 230V AC, contacteur LC1DT60, contacteur Schneider 60 A AC-1 à 4 pôles
