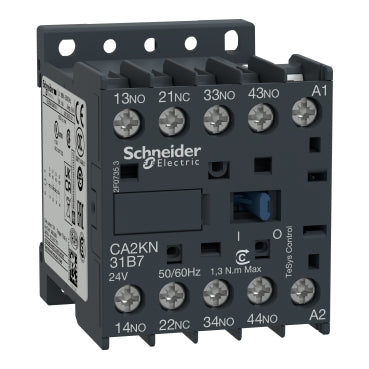

Schneider Electric CA2KN31B7 Relais de commande TeSys K 3NO+1NC, 24 V CA

Le Schneider Electric CA2KN31B7 est un contacteur auxiliaire TeSys K doté d’une configuration de contacts de 3 NO + 1 NC et d’une bobine de 24 V AC, conçu pour une utilisation dans des circuits de commande fonctionnant jusqu’à 690 V AC.

• Configuration des contacts : 3 NO + 1 NC
• Tension de la bobine : 24 V AC, 50/60 Hz
• Tension assignée d’emploi [Ue] : <=690 V, <=400 Hz
• Tension assignée d’isolement [Ui] : 690 V (IEC 60947 / BS 5424) ; 750 V (VDE 0110 groupe C) ; 600 V (CSA C22.2 n° 14)
• Courant thermique [Ith] : 10 A à 50 °C ; fusible associé : 10 A gG (IEC 60947, VDE 0660)
• Catégories d’emploi : AC-15, DC-13
• Montage : rail DIN ou plaque de montage
• Raccordement : borniers à vis ; conducteurs rigides de 1,5 à 4 mm² ou souples de 0,34 à 4 mm² ; couple de serrage de 1,3 N·m
• Temps d’appel/de retombée : fermeture/ouverture NO de 10 à 20 ms ; ouverture NC de 5 à 15 ms, fermeture NC de 15 à 25 ms
• Durabilité mécanique : 10 millions de cycles de fonctionnement ; fréquence maximale de 10 000 cycles/h
• Puissance de la bobine : appel 30 VA, maintien 4,5 VA (à 20 °C) ; dissipation thermique de 1,3 W
• Température ambiante : fonctionnement de -25 à +50 °C ; stockage de -50 à +80 °C ; altitude maximale de fonctionnement de 2 000 m sans déclassement
• Normes : EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 n° 60947-4-1, JIS C8201-4-1 ; certifications : CE, EAC, UKCA, CCC, CB Scheme ; degré de protection : IP2x
• Dimensions (H x L x P) : 58 x 45 x 57 mm ; poids : 0,18 kg
