Phoenix Contact 1790790 VAL-US-SPP-480D/40/3+0-R Parafoudre de type 2 480 V

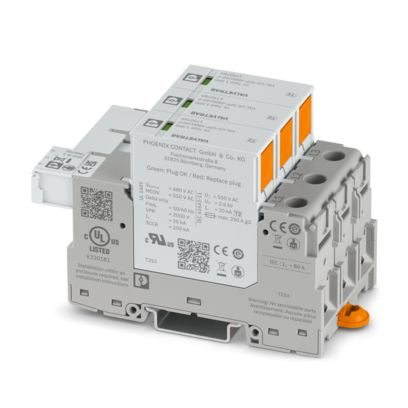

Le Phoenix Contact VAL-US-SPP-480D/40/3+0-R (référence article 1790790) est un dispositif de protection contre les surtensions destiné aux systèmes d’alimentation triphasés sur réseaux Delta 480 V AC. Il est homologué UL comme SPD de type 1 et classé selon la classe d’essai II de la norme CEI (type 2), avec un courant nominal de décharge In de 20 kA et un niveau de protection en tension Up de ≤ 2,4 kV. Les fiches de protection contre les surtensions sont remplaçables et chacune est dotée d’un indicateur d’état local vert/rouge, tandis qu’un contact indicateur à distance enfichable transmet l’état du dispositif au système de commande.

Caractéristiques techniques :

• Référence article : 1790790
• Fabricant : Phoenix Contact
• Désignation : VAL-US-SPP-480D/40/3+0-R
• Famille de produits : VAL-SPP
• Type de produit : Protection contre les surtensions pour unités d’alimentation NEMA
• Classification selon les essais CEI : II, T2
• Type EN : T2
• Type de SPD UL : 1
• Système d’alimentation CEI : IT, TN-C
• Mode de protection : L-PE, L-PEN
• Nombre de positions : 3
• Nombre de ports : Un
• Conception : Module sur rail DIN, en deux parties, divisible
• Tension nominale UN : 480 V AC ±10 % (IT), 480/690 V AC ±10 % (TN-C)
• Fréquence nominale fN : 50 Hz (60 Hz)
• Tension maximale de fonctionnement continu UC : 550 V AC
• Courant nominal de décharge In (8/20 µs) : 20 kA
• Courant assigné de court-circuit ISCCR : 25 kA
• Niveau de protection en tension Up : ≤ 2,4 kV
• Tension résiduelle Ures : ≤ 2,4 kV (à In)
• Comportement TOV à UT : 700 V AC (5 s / mode de tenue), 920 V AC (120 min / mode de défaillance sécurisée)
• Temps de réponse tA : ≤ 25 ns
• Courant de charge assigné IL : 80 A (25 mm²)
• Consommation en veille PC : ≤ 495 mVA
• Fusible de secours max. : 80 A (gG) avec câblage traversant de type V, 250 A (gG) avec câblage en dérivation
• Mode de fin de vie : OCM
• Message de défaut de la protection contre les surtensions : Optique, contact indicateur à distance
• Contact indicateur à distance : Contact inverseur, 5 V AC ... 250 V AC / 5 mA AC ... 1 A AC, 30 V DC / 1 A DC, 125 V DC / 200 mA DC
• Fusible de secours max. requis (contact à distance) : 1 A (gG)
• Mode de raccordement : Raccordement vissé, filetage M5, couple de serrage 3 Nm ... 3,5 Nm, longueur de dénudage 18 mm
• Section du conducteur rigide : 1,5 mm² ... 50 mm², 2x 1,5 mm² ... 16 mm² (2 conducteurs de même section)
• Section du conducteur souple : 1,5 mm² ... 35 mm² (sans embout), 2x 1,5 mm² ... 16 mm² (2 conducteurs de même section)
• Section du conducteur AWG : 15 ... 2
• Raccordement alternatif : Cosse de câble en fourche, souple 1,5 mm² ... 25 mm²
• Raccordement du contact à distance : Raccordement Push-in, rigide et souple 0,25 mm² ... 1,5 mm², AWG 24 ... 16, longueur de dénudage 8 mm
• Catégorie de surtension : III
• Degré de pollution : 2
• Indice de protection : IP20C (installé)
• Température ambiante (fonctionnement) : -40 °C ... 85 °C
• Altitude : ≤ 2000 m (au-dessus du niveau moyen de la mer)
• Humidité admissible (fonctionnement) : 5 % ... 95 %
• Type de montage : Rail DIN 35 mm
• Dimensions (l x H x P) : 53,4 mm x 109,1 mm x 71,5 mm (rail DIN de 7,5 mm inclus)
• Pas horizontal : 3 Div.
• Couleur : gris (RAL 7042), gris clair (RAL 7035)
• Matériau du boîtier : PA 6.6-FR 20 % GF, PBT
• Classe d’inflammabilité (UL 94) : V-0
• Valeur CTI du matériau : 600
• Données UL : MCOV 1100 V AC (L-L) et 550 V AC (L-G), SCCR 200 kA, VPR 4000 V (L-L) et 2000 V (L-G), In 20 kA, courant de surtension maximal par phase 1x 40 kA (IEEE C62.73)
• Tension nominale UL : 480 V AC (Delta), système de distribution électrique Delta
• Homologations : cULus Listed, ID d’homologation E330181-20251028
• Normes : CEI 61643-11:2011, EN 61643-11:2012 + A11:2018
• Poids par pièce (hors emballage) : 389,9 g
• Pays d’origine : DE
• GTIN : 4067923411203

Caractéristiques et avantages :

• Dispositif universel de protection contre les surtensions, homologué UL de type 1 et classé type 2 selon la CEI, adapté à toutes les configurations de systèmes d’alimentation et tensions d’alimentation courantes en Amérique du Nord
• Maintenance minimale grâce aux fiches de protection contre les surtensions remplaçables
• Indication claire de l’état grâce à un affichage optique local vert/rouge et à une signalisation à distance enfichable pour une installation rapide et facile
• Protection contre les erreurs de câblage et les contacts accidentels pour une installation sûre
• Module sur rail DIN en deux parties, divisible, occupant 3 modules de pas horizontal

Applications :

• Protection contre les surtensions des tableaux de distribution triphasés Delta 480 V AC
• Tableaux de distribution principaux et secondaires sur les systèmes d’alimentation nord-américains
• Machines et armoires de commande destinées à l’exportation vers l’Amérique du Nord et nécessitant un SPD de type 1 homologué UL
• Installations dans lesquelles l’état du SPD doit être surveillé à distance par l’intermédiaire d’un contact de signalisation

Conforme aux normes CEI 61643-11:2011 et EN 61643-11:2012 + A11:2018, cULus Listed sous E330181. Fait partie de la gamme de protections contre les surtensions VAL-SPP de Phoenix Contact.

Également connu sous les appellations suivantes : Phoenix Contact VAL-US-SPP-480D/40/3+0-R, Phoenix 1790790, parafoudre PXC 480 V Delta type 2.
