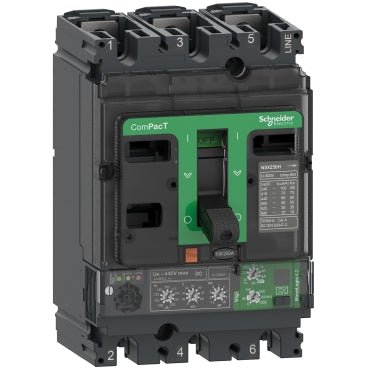

Disjoncteur Schneider C16F34V160, ComPacT NSX160F, 36kA à 415VAC, MicroLogi

Le Schneider Electric C16F34V160 est un disjoncteur différentiel 3 pôles (RCBO) de la gamme ComPacT NSX160F, calibré à 160A à 40°C avec une capacité de coupure de 36kA à 415V AC. Équipé de l’unité de protection électronique MicroLogic Vigi 4.2, il offre une protection différentielle intégrée (Classe A) ainsi que des fonctions de protection contre les surcharges, les courts-circuits et les déclenchements instantanés pour les applications de distribution électrique.

Caractéristiques techniques :

• Référence commerciale : C16F34V160
• Fabricant : Schneider Electric
• EAN :
• Série / gamme : ComPacT NSX nouvelle génération
• Nom court de l’appareil : NSX160F
• Type de produit : Disjoncteur différentiel (RCBO)
• Nombre de pôles : 3P
• Courant nominal [In] : 160A à 40°C
• Tension nominale [Ue] : 440V AC 50/60Hz
• Type de réseau : AC
• Fréquence réseau : 50/60Hz
• Niveau de performance : F - 36kA à 415V AC
• Capacité ultime de coupure [Icu] : 85kA à 220/240V AC - 36kA à 380/415V AC - 35kA à 440V AC - 30kA à 500V AC - 8kA à 660/690V AC (IEC 60947-2)
• Capacité de coupure de service [Ics] : 36kA à 380/415V AC (IEC 60947-2)
• Unité de protection : MicroLogic 4.2 (électronique, fonctions LSoIR)
• Dimension de l’unité de protection : 160A à 40°C
• Plage de réglage du déclenchement longue durée [Ir] : 63...160A (9 réglages)
• Plage de réglage du déclenchement courte durée [Isd] : 1,5...10 x Ir
• Protection instantanée [Ii] : 2400A (fixe)
• Protection différentielle : Intégrée, Classe A
• Plage de réglage de la sensibilité au courant de fuite à la terre [In] : 30mA - 100mA - 300mA - 500mA - 1A - 3A - 5A
• Plage de réglage du délai de déclenchement différentiel [t] : 0ms - 60ms - 150ms - 500ms - 1s
• Montage : Fixe, plaque arrière
• Position de la poignée : Horizontale et verticale, plate à l’arrière
• Emplacements auxiliaires : 5
• Endurance mécanique : 40000 cycles
• Endurance électrique : 40000 cycles à 440V In/2
• Tension d’isolement nominale [Ui] : 500V AC 50/60Hz
• Tension d’impulsion nominale [Uimp] : 8kV
• Indice de protection IP : IP40 (IEC 60529)
• Indice de protection IK : IK07 (IEC 62262)
• Température de fonctionnement : -25...70°C
• Température de stockage : -50...85°C
• Humidité relative : 0...95%
• Degré de pollution : 3 (IEC 60664-1)
• Dimensions (LxHxP) : 105 x 161 x 86mm
• Poids : 2,2kg
• Norme : EN/IEC 60947-2

Caractéristiques et avantages :

• Unité de protection électronique intégrée MicroLogic Vigi 4.2 offrant les fonctions de protection LSoIR - surcharge, court-circuit, instantanée et différentielle dans un seul appareil
• Large plage de réglage de la sensibilité au courant de fuite à la terre de 30mA à 5A avec délais de déclenchement sélectionnables jusqu’à 1 seconde pour une coordination sélective flexible
• Signalisation locale par LED pour l’état prêt de l’appareil (clignotement vert), surcharge à 90 % Ir (orange) et surcharge à 105 % Ir (rouge)
• Haute capacité de coupure de 36kA à 415V AC avec niveau de performance F, adaptée aux réseaux de distribution industriels exigeants
• Adapté à l’isolement selon EN/IEC 60947-2 avec 5 emplacements pour accessoires auxiliaires pour une fonctionnalité étendue
• Large plage de température de fonctionnement de -25...70°C supportant l’installation dans des conditions environnementales variées

Applications :

• Tableaux de distribution principaux et secondaires dans les bâtiments commerciaux et industriels nécessitant une protection combinée contre les surintensités et les défauts à la terre
• Protection des circuits de départ dans les ensembles d’appareillage basse tension et les centres de commande moteurs
• Installations nécessitant une protection sélective contre les défauts à la terre avec réglages de sensibilité et de délai ajustables
• Tableaux de distribution électrique où une haute capacité de coupure jusqu’à 36kA à 415V AC est requise
• Distribution électrique pour l’automatisation industrielle et les installations de process avec des conditions ambiantes élevées jusqu’à 70°C

Conforme aux normes EN/IEC 60947-2 et UL 60947-4-1. Partie de la gamme nouvelle génération ComPacT NSX de Schneider Electric.

Également connu sous les noms : Schneider C16F34V160, Schneider Electric C16F34V160, NSX160F RCBO 160A, disjoncteur ComPacT NSX MicroLogic Vigi.
