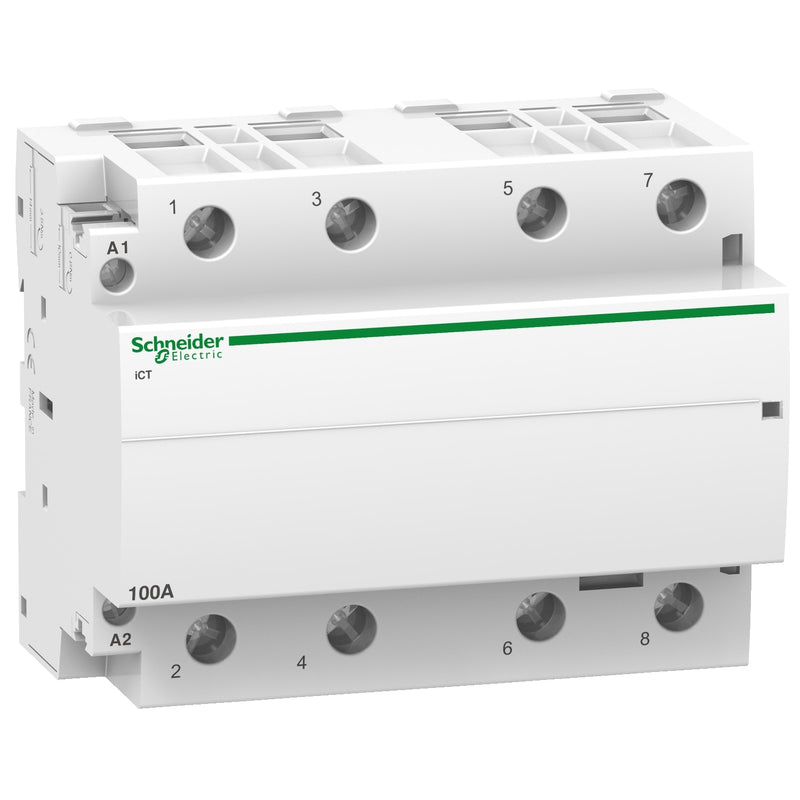

Schneider A9C20884 Contacteur Acti9 iCT 4P 100 A 4NO Bobine 220 V AC

Le contacteur modulaire 4 pôles Schneider Electric A9C20884 de la gamme Acti 9 iCT est conçu pour un courant nominal de 100 A (AC-7A) avec une bobine de commande 220-240 V AC 50 Hz. Il permet la commande à distance ON/OFF de chauffages, éclairages et petites charges inductives dans les installations résidentielles et petits locaux commerciaux, se montant directement sur rail DIN à l'intérieur d'un tableau de distribution.

Caractéristiques techniques :

• Référence : A9C20884
• Fabricant : Schneider Electric
• Série : Acti 9 iCT
• Pôles : 4P
• Courant nominal : 100 A (AC-7A)
• Configuration des contacts : 4 NO (normalement ouverts)
• Tension du circuit de commande : 220...240 V AC 50 Hz
• Tension opérationnelle nominale (Ue) : 400 V AC 50 Hz
• Catégorie d’utilisation : AC-7A (charges résistives et petites charges inductives domestiques), AC-1 selon IEC 60947-4-1
• Tension d’isolement nominale (Ui) : 500 V AC
• Tension d’impulsion supportée (Uimp) : 4 kV
• Puissance de maintien : 13 VA ; puissance d’appel : 106 VA ; consommation 4,2 W
• Niveau sonore : 30 dB (fonctionnement silencieux)
• Indicateur d’action mécanique (état visuel ON/OFF)
• Durabilité électrique : 30 000 cycles
• Connexion : bornes tunnel, circuit puissance 6...35 mm², circuit commande 1,5...2,5 mm²
• Couple de serrage : 3,5 N.m (puissance), 0,8 N.m (commande)
• Indice de protection : IP20 (IP40 en coffret modulaire), degré de pollution 2
• Montage : clip sur rail DIN symétrique 35 mm
• Largeur du module : 12 modules de 9 mm
• Dimensions : 85 mm (H) x 108 mm (L) x 60 mm (P)
• Couleur : blanc
• Température de fonctionnement : -5...60 °C

Fonctionnalités et avantages :

• Fonctionnement silencieux à 30 dB adapté aux espaces résidentiels et occupés où le bourdonnement du contacteur est gênant
• Indicateur d’action mécanique permettant de visualiser rapidement l’état réel des contacts pour un diagnostic rapide
• Montage sur rail DIN par clip et bornes tunnel facilitant l’installation et acceptant des conducteurs jusqu’à 35 mm²
• Fait partie du système Acti 9, s’intégrant aux tableaux modulaires et accessoires Schneider

Applications :

• Commande à distance des chauffages électriques et chauffe-eau
• Contrôle des circuits d’éclairage dans les bâtiments commerciaux et résidentiels
• Commutation de petites charges inductives et résistives
• Gestion des charges dans les tableaux de répartition et unités de consommation

Conforme aux normes IEC 61095, EN 61095, UTE C 61-481 et IEC 60947-4-1.

Également connu sous les noms : contacteur Acti9 iCT 100A, contacteur 4NO A9C20884, contacteur modulaire 4 pôles Schneider 100A, bobine iCT 100A 220-240V.
