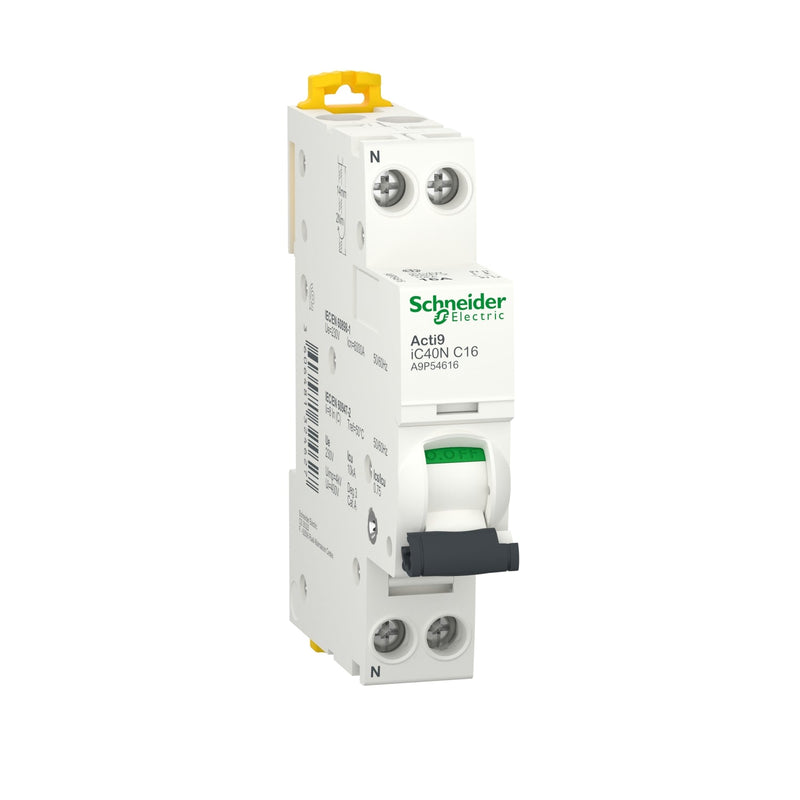

A9P54616 Schneider Electric Acti9 iC40N Disjoncteur miniature 1P+N C16A 10kA

Ce produit Acti9 iC40N est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 1P+N avec 1 pôle protégé et un courant nominal In de 16A avec une courbe de déclenchement C. La capacité nominale de coupure en court-circuit atteint 10kA sous 230VAC conforme à la norme EN/IEC 60947-2 et 6000A sous 230VAC conforme à la norme EN/IEC 60898-1. Ce produit est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine les fonctions de protection contre les courts-circuits et les surcharges, de commande et d'isolement. L'installation et le câblage sont simplifiés grâce à la fonction de fixation par clip ainsi qu'à la facilité de maintenance. Il possède une endurance électrique allant jusqu'à 20000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de service Ue est de 230VAC. La tension d'isolement nominale Ui est de 400VAC. La tension d'impulsion nominale Uimp est de 4kV. La fréquence de fonctionnement est de 50Hz ou 60Hz. Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 2 modules de 9mm. Le degré de pollution est 3. La couleur du produit est blanche (RAL9003). Les dimensions sont (L) 18mm x (H) 85mm x (P) 74mm. Le poids est de 120g. Selon la norme IEC 60529, le degré de protection est IP20 et IP40 en boîtier. La température de fonctionnement est de -25°C à 70°C. La température de stockage est de -40°C à 85°C.
