Phoenix Contact 3031254 ST 2,5-TWIN BU Bornier de passage 24A nombre de

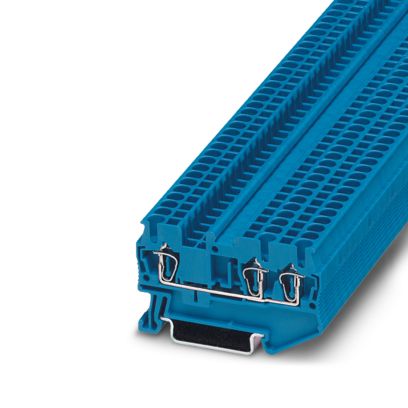

Le bornier de passage compact bleu Phoenix Contact ST 2,5-TWIN BU connecte trois conducteurs dans une seule unité de 5,2 mm de large. Sa connexion à ressort supporte une tension nominale de 800 V et un courant nominal de 24 A, acceptant des sections de conducteur rigide de 0,08 mm² à 4 mm² sans outils ni restrictions de manchon.

Caractéristiques techniques :

• Désignation de la pièce : ST 2,5-TWIN BU
• Numéro de catalogue : 3031254
• Fabricant : Phoenix Contact
• EAN : 4017918186760
• Type de produit : Bornier de passage multi-conducteurs
• Nombre de connexions : 3
• Méthode de connexion : Connexion à ressort
• Tension nominale : 800 V
• Courant nominal : 24 A (à 4 mm²)
• Courant de charge maximal : 28 A
• Section nominale : 2,5 mm²
• Section de conducteur rigide : 0,08 mm² - 4 mm²
• Section de conducteur flexible : 0,08 mm² - 2,5 mm²
• Longueur de dénudage : 8 mm - 10 mm
• Tension d'impulsion nominale : 8 kV
• Catégorie de surtension : III, degré de pollution 3
• Type de montage : Rail DIN NS 35/7,5, NS 35/15
• Couleur : bleu (RAL 5015)
• Dimensions L x H x P : 5,2 mm x 60,5 mm x 36,5 mm (sur NS 35/7,5)
• Plage de température de fonctionnement : -60°C à 85°C
• Matériau isolant : PA, inflammabilité UL 94 V0
• ATEX/IECEx : II 2 GD Ex eb IIC Gb
• Conditionnement : 50 pièces
• Pays d'origine : DE

Caractéristiques et avantages :

• La connexion à ressort permet un câblage à une main sans outil
• Accepte des conducteurs flexibles très petits à partir de 0,08 mm² ; pas de restriction de section avec manchons
• Trois conducteurs terminent dans un seul bloc de 5,2 mm de large, minimisant l’espace sur le panneau
• Contacts à ressort assurant une résistance fiable aux vibrations dans les installations exigeantes
• Compatible avec toute la gamme CLIPLINE complete d’accessoires de pontage, marquage et test

Applications :

• Distribution multi-conducteurs de signaux et puissance dans la construction de machines et l’ingénierie des installations
• Tableaux de commande pour l’industrie des procédés nécessitant une terminaison compacte à trois conducteurs
• Câblage dans l’industrie ferroviaire soumis aux exigences de protection incendie DIN EN 45545-2
• Installations en zones dangereuses nécessitant des borniers certifiés ATEX/IECEx

Conforme à IEC 60947-7-1, inflammabilité UL 94 V0, et DIN EN 45545-2 (R22-R26 HL 1-HL 3) pour véhicules ferroviaires. Partie du système de borniers Phoenix Contact CLIPLINE complete.

Également connu sous : Phoenix Contact ST 2,5-TWIN BU, Phoenix 3031254, bornier double à ressort bleu Phoenix Contact.
