Télémécanique XS630B1PAL10 Capteur inductif M30 Sn 15mm PNP NO 12-48V DC 10m

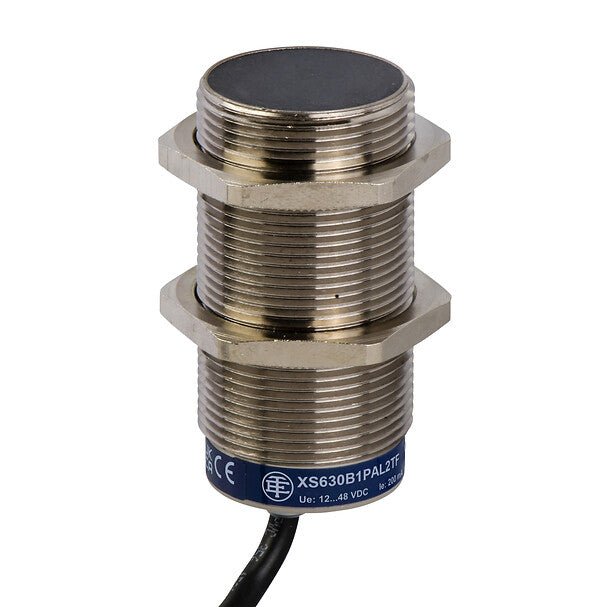

Le Telemecanique XS630B1PAL10 est un détecteur de proximité inductif XS6 dans un boîtier cylindrique M30 en laiton nickelé, encastrable, d’une longueur de 62 mm et doté d’une portée nominale de 15 mm. Il possède une sortie PNP normalement ouverte à 3 fils, pour 12...48 V DC, et un câble PVC précâblé de 10 m.

Caractéristiques techniques :

• Référence commerciale : XS630B1PAL10
• Fabricant : Telemecanique Sensors
• Gamme : détecteurs de proximité inductifs Telemecanique XS
• Nom du détecteur : XS6
• Application de l’appareil : équipement mobile
• Conception du détecteur : cylindrique M30, corps fixe
• Montage affleurant : encastrable
• Portée nominale [Sn] : 15 mm
• Plage de détection : > 8...15 mm
• Zone de fonctionnement : 0...12 mm
• Course différentielle : 1...15 % de Sr
• Technologie de câblage : 3 fils, DC
• Sortie TOR : 1 NO, PNP
• Tension d’alimentation nominale [Us] : 12...48 V DC avec protection contre l’inversion de polarité
• Limites de la tension d’alimentation : 10...58 V DC
• Capacité de commutation : <= 200 mA DC avec protection contre les surcharges et les courts-circuits
• Fréquence de commutation : <= 500 Hz
• Chute de tension maximale : <2 V (à l’état fermé)
• Consommation de courant : <= 10 mA à vide
• Raccordement électrique : câble de 10 m, 3 x 0.34 mm², isolation PVC
• LED d’état : 1 LED jaune (état de la sortie)
• Filetage : M30 x 1.5, longueur filetée de 52 mm
• Longueur : 62 mm
• Matériau de la face avant : PPS
• Matériau du boîtier : laiton nickelé
• Indice de protection : IP68, double isolation selon IEC 60529, IP69K selon DIN 40050
• Température de fonctionnement : -25...70 °C
• Température de stockage : -40...85 °C
• Résistance aux vibrations : 25 gn, +/- 2 mm (10...55 Hz) selon IEC 60068-2-6
• Résistance aux chocs : 50 gn pendant 11 ms selon IEC 60068-2-27

Caractéristiques et avantages :

• Portée de 15 mm avec un corps M30 encastrable
• Le long câble précâblé de 10 m permet d’atteindre des armoires de commande éloignées sans boîte de jonction
• Large plage d’alimentation de 12...48 V DC
• Indices IP68 et IP69K pour les zones humides et les zones soumises au lavage
• Sortie protégée contre l’inversion de polarité, les surcharges et les courts-circuits

Applications :

• Détection de grandes cibles métalliques sur des convoyeurs et des équipements mobiles
• Détection de position lorsque le détecteur est éloigné de l’armoire
• Machines de manutention et de transformation des matériaux
• Remplacement d’un détecteur existant à câble M30 PNP

Marquage CE. Certifications : E2, UL, CSA.

Également connu sous les noms : Telemecanique XS630B1PAL10, détecteur inductif XS6 M30 PNP 15 mm, interrupteur de proximité M30 avec câble de 10 m, détecteur affleurant XS6 PNP NO
