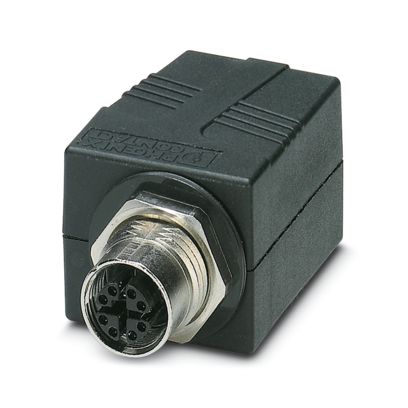

Phoenix Contact 1404549 VS-BH-M12FSX-10G-RJ45/180 Connecteur traversant RJ45 à codage X M12

Le Phoenix Contact VS-BH-M12FSX-10G-RJ45/180 (référence 1404549) est un passage de paroi d'armoire de commande permettant de faire passer une liaison Ethernet à travers la paroi de l'armoire. À l'extérieur, il est équipé d'une prise M12 blindée, à 8 positions et codée X ; à l'intérieur de l'armoire, il se termine par une prise RJ45, orientée à 180°. Il transmet l'Ethernet CAT6A jusqu'à 10 Gbit/s et prend en charge le PoE++. Compact, il se monte par l'arrière et offre une protection IP65/IP67 côté M12 une fois installé, tandis que le côté RJ45 est IP20.

Caractéristiques techniques :

• Référence : 1404549
• Fabricant : Phoenix Contact
• Désignation : VS-BH-M12FSX-10G-RJ45/180
• Type de produit : passage de paroi d'armoire de commande, insert femelle
• Connexion 1 : prise M12, codage X, verrouillage à vis, blindée, IP65/IP67
• Connexion 2 : prise RJ45, IP20
• Nombre de positions : 8
• Type/catégorie de signal : Ethernet CAT6A, 10 Gbit/s
• Support de transmission : cuivre
• Transmission de puissance : PoE++
• Tension nominale UN : 48 V
• Courant nominal IN : 0.5 A
• Tension assignée (III/3) : 72 V DC
• Courant assigné : 1.75 A
• Courant de charge maximal : 0.5 A
• Tension de choc assignée : 0.8 kV
• Catégorie de surtension : III
• Degré de pollution : 2
• Cycles d'insertion/retrait : ≥ 100
• Indice de protection : IP65/IP67 une fois installé
• Température ambiante (fonctionnement) : -25 °C ... 85 °C
• Température ambiante (stockage/transport) : -25 °C ... 85 °C
• Type de montage : montage par l'arrière
• Matériau du boîtier : plastique noir
• Matériau du corps de la poignée : PA
• Matériau des contacts : alliage de cuivre
• Classe d'inflammabilité selon UL 94 : V0
• Homologations : UL Listed et cUL Listed, ID d'homologation E335024 (60 V, 0,5 A)
• RoHS UE : oui, exemption 6(c)
• Substances extrêmement préoccupantes (SVHC) selon REACH UE : plomb (CAS 7439-92-1)
• ECLASS-15.0 : 27440325
• ETIM 10.0 : EC004746
• UNSPSC 21.0 : 39121400
• Numéro tarifaire douanier : 85366990
• Pays d'origine : DE
• Poids par pièce : 36 g
• Unité d'emballage : 1 pièce
• GTIN : 4046356699426

Caractéristiques et avantages :

• Conception compacte pour les parois d'armoire étroites
• Convertit une connexion M12 X codée côté terrain en un port RJ45 standard à l'intérieur de l'armoire
• Transmission CAT6A à 10 Gbit/s avec alimentation PoE++
• Prise M12 blindée avec verrouillage à vis, IP65/IP67 une fois installée

Applications :

• Acheminement d'Ethernet industriel à travers les parois d'armoires de commande
• Raccordement de câbles de terrain M12 X codés à des commutateurs et à des contrôleurs dotés de ports RJ45
• Liaisons PoE++ vers des appareils de terrain tels que des caméras et des points d'accès

Les accessoires compatibles de Phoenix Contact incluent les bouchons à vis PROT-M12 (1680539) et PROT-M12 SH (1503302), qui permettent d'étanchéifier une prise M12 inutilisée.

Également connu sous les noms suivants : Phoenix Contact VS-BH-M12FSX-10G-RJ45/180, Phoenix 1404549, passage de paroi d'armoire M12 X codé vers RJ45 PXC.
