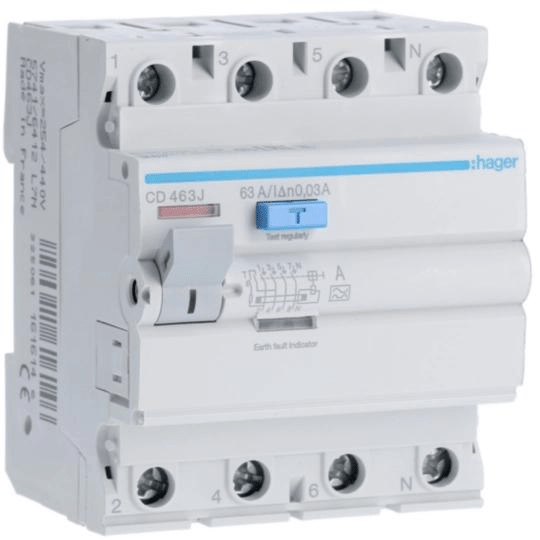

Hager CD463J interrupteur différentiel CD 4P 63 A 30 mA type A pour rail DIN

Le Hager CD463J est un interrupteur différentiel de la gamme CD destiné aux installations 3P+N, avec un courant assigné de 63 A, une sensibilité différentielle de 30 mA et une caractéristique de déclenchement de type A. Il coupe l’alimentation en cas de fuite à la terre, occupe 4 modules DIN et présente un indice de protection IP20.

Caractéristiques techniques :

• Référence : CD463J
• Fabricant : Hager
• Gamme : CD
• Type de pôles : 3P+N
• Nombre de pôles : 4
• Courant assigné (In) : 63 A
• Courant différentiel résiduel assigné de fonctionnement (IΔn) : 30 mA
• Type de courant résiduel : A
• Courant de court-circuit conditionnel assigné (Inc), EN 61008-1 : 6 kA
• Pouvoir de coupure et d’ouverture (Idm) : 1,50 kA
• Tension assignée d’emploi (Ue) : 230 - 400 V
• Tension maximale de fonctionnement : 440 V
• Tension assignée d’isolement (Ui) : 500 V
• Tension assignée de tenue aux chocs (Uimp) : 4000 V
• Fréquence : Fréquence
• Nombre de modules : 4
• Indice de protection : IP20
• Montage : rail DIN
• Section du conducteur (rigide) : 1 - 25 mm²
• Section du conducteur (souple) : 1 - 16 mm²
• Couple de serrage nominal : 2,80 Nm
• Température de fonctionnement : -25 à +40 °C
• Altitude maximale : 2000 m
• Endurance électrique : 2000 cycles
• Manœuvres mécaniques : 4000
• Dimensions (H x L x P) : 83 mm x 70 mm x 70 mm
• Poids net : 371 g
• EAN : 3250611616146
• Conforme à la directive RoHS : Oui

Caractéristiques et avantages :

• La détection de type A détecte les courants différentiels résiduels alternatifs et continus pulsés
• Borne supérieure à vis et borne inférieure biconnect pour le raccordement au jeu de barres
• Pouvoir de coupure conditionnel de 6 kA avec un dispositif de protection en amont
• Format quatre modules sur rail DIN pour tableaux de distribution standard

Applications :

• Protection contre les courants de fuite à la terre dans les tableaux de distribution triphasés (3P+N)
• Protection supplémentaire contre les contacts directs avec une sensibilité de 30 mA
• Circuits terminaux dans les installations résidentielles, commerciales et industrielles légères
• Installations nécessitant une détection de type A pour les charges électroniques

Conforme à la norme EN 61008-1. Fait partie de la gamme Hager CD.

Également connu sous le nom de : Hager CD463J, disjoncteur différentiel CD 4P 63 A 30 mA type A.
