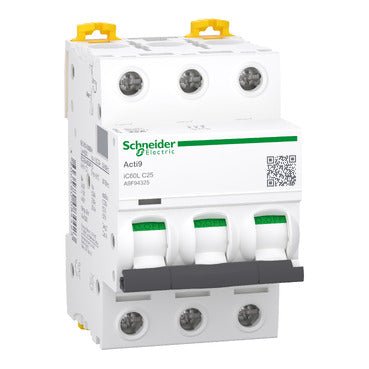

Disjoncteur miniature (MCB) Schneider A9F94325, Acti9 iC60L, 3P C25A 15kA

Le disjoncteur miniature (MCB) Schneider Electric A9F94325 est un disjoncteur tripolaire de la série Acti 9 iC60L, calibré à 25 A avec une caractéristique de déclenchement de type C. Conçu pour la distribution électrique, il offre une capacité de coupure de 15 kA à 400 V AC (IEC 60898-1) et jusqu’à 25 kA à 380-415 V AC (IEC 60947-2), adapté aux réseaux AC et DC.

Spécifications techniques :

• Référence commerciale : A9F94325
• Fabricant : Schneider Electric
• EAN :
• Série / gamme : Acti 9 iC60
• Type de produit : Disjoncteur miniature (MCB)
• Nom court de l’appareil : iC60L
• Nombre de pôles : 3P
• Nombre de pôles protégés : 3
• Courant nominal : 25 A
• Courbe de déclenchement : C
• Type de réseau : AC / DC
• Technologie de l’unité de protection : Thermomagnétique
• Capacité de coupure : 15 kA Icn à 400 V AC (EN/IEC 60898-1) ; 25 kA Icu à 380-415 V AC (EN/IEC 60947-2) ; 70 kA Icu à 12-133 V AC ; 25 kA Icu à 102-144 V DC
• Classe de limitation de courant : 3 (EN/IEC 60898-1)
• Tension d’isolement nominale : 500 V AC (EN/IEC 60947-2)
• Tension d’impulsion supportée nominale : 6 kV (EN/IEC 60947-2)
• Limite de protection contre les surintensités : 8 x In +/- 20%
• Montage : Rail DIN
• Largeur : 54 mm
• Hauteur : 85 mm
• Profondeur : 78,5 mm
• Poids : 0,375 kg
• Indice de protection IP : IP20 (IEC/EN 60529)
• Température de fonctionnement : -35 à 70 °C
• Température de stockage : -40 à 85 °C
• Humidité relative : 95 % à 55 °C
• Connexion : Bloc de connexion unique (haut ou bas), 1-25 mm² rigide / 1-16 mm² flexible
• Couple de serrage : 2 N.m
• Normes : IEC 60898-1, EN 60898-1, IEC 60947-2, EN 60947-2
• Durabilité mécanique : 20 000 cycles
• Durabilité électrique : 10 000 cycles
• Couleur : Blanc

Caractéristiques et avantages :

• Haute capacité de coupure de 25 kA à 380-415 V AC selon IEC 60947-2, adaptée aux applications industrielles exigeantes
• Compatible avec les réseaux AC et DC, offrant des options de déploiement flexibles
• Classe de limitation de courant 3 réduisant l’énergie transmise lors des défauts
• Indicateur de déclenchement et indicateur de position des contacts pour un contrôle visuel rapide de l’état
• Compatible avec peigne de distribution (haut ou bas) pour un câblage multipolaire simplifié
• Large plage de température de fonctionnement de -35 à 70 °C pour une utilisation en environnements difficiles

Applications :

• Tableaux de distribution finale dans les installations commerciales et industrielles
• Protection des circuits dans les systèmes d’alimentation DC et les tableaux mixtes AC/DC
• Tableaux de commande industriels nécessitant une haute performance de coupure en court-circuit
• Protection principale ou secondaire dans les ensembles d’appareillage basse tension
• Distribution électrique dans des environnements à températures ambiantes élevées

Conforme aux normes IEC 60898-1, EN 60898-1, IEC 60947-2 et EN 60947-2. Partie de la gamme Schneider Electric Acti 9 iC60.

Également connu sous les noms : Schneider A9F94325, Schneider Electric A9F94325, Acti9 iC60L 3P 25A MCB, disjoncteur Schneider 25A courbe C.
