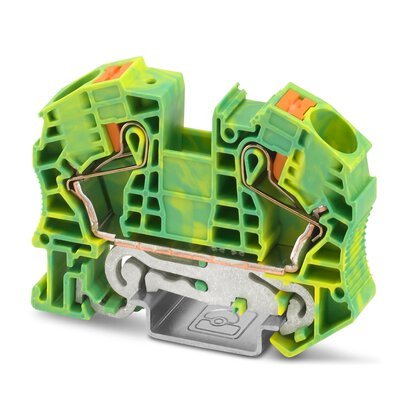

Phoenix Contact 3212147 PT 16 N-PE Bornier de conducteur de protection

Le bornier de conducteur de protection Phoenix Contact PT 16 N-PE fait partie de la famille de produits PT, offrant une mise à la terre rapide et fiable grâce à une connexion push-in sans outil. Il accepte des conducteurs rigides et flexibles de 0,5 mm² à 25 mm² et se monte sur des rails DIN NS 35/7,5 ou NS 35/15, répondant aux exigences IEC 60947-7-2 pour les connexions de conducteur de protection. Le code couleur vert-jaune et le pied de mise à la terre intégré garantissent une connexion à faible résistance au potentiel de terre directement via le rail en chapeau de gendarme.

Caractéristiques techniques :

• Désignation de la pièce : PT 16 N-PE
• Numéro de catalogue : 3212147
• Fabricant : Phoenix Contact
• EAN : 4046356494847
• Type de produit : Bornier de conducteur de protection (terre)
• Famille de produits : PT
• Méthode de connexion : Connexion push-in
• Nombre de connexions : 2
• Nombre de rangées : 1
• Section nominale : 16 mm²
• Section de conducteur rigide : 0,5 mm² - 25 mm²
• Section de conducteur flexible : 0,5 mm² - 25 mm²
• Section de conducteur flexible (cosse sans manchon) : 0,5 mm² - 16 mm²
• Section de conducteur flexible (cosse avec manchon) : 0,5 mm² - 16 mm²
• Plage AWG : 20 - 4
• Longueur de dénudage : 18 mm - 20 mm
• Tension d'impulsion nominale : 8 kV
• Catégorie de surtension : III
• Degré de pollution : 3
• Type de montage : NS 35/7,5, NS 35/15
• Dimensions (L x H x P sur NS 35/7,5) : 12,2 mm x 75,4 mm x 52,6 mm
• Dimensions (L x H x P sur NS 35/15) : 12,2 mm x 75,4 mm x 60,1 mm
• Couleur : vert-jaune
• Matériau isolant : PA (polyamide), Groupe I
• Classement de inflammabilité : UL 94 V0
• Plage de température de fonctionnement : -60 °C à 110 °C
• Température de stockage/transport : -25 °C à 60 °C
• Identification ATEX/IECEx : II 2 GD Ex eb IIC Gb
• Poids (hors emballage) : 42,96 g
• Quantité par paquet : 50 pièces
• Pays d'origine : Pologne

Caractéristiques et avantages :

• Connexion push-in sans outil réduisant le temps d'installation et éliminant le besoin d'outils spéciaux
• Contact direct sur rail DIN assurant un chemin de terre à faible résistance sans câblage supplémentaire
• Connexion résistante aux vibrations et sans entretien, testée selon les exigences DIN EN 50155 pour les chocs et les bruits à large bande
• Compatible avec les accessoires CLIPLINE complets de pontage, marquage et test pour une flexibilité totale du système
• Large plage d'acceptation des conducteurs (0,5 mm² - 25 mm²) couvrant les câbles rigides, flexibles et à cosse
• Homologué pour le ferroviaire selon DIN EN 45545-2 (R22/R23/R24/R26, HL 1 - HL 3) pour les installations de matériel roulant

Applications :

• Connexions de terre de protection dans les armoires de commande industrielles et les ensembles d'appareillage
• Systèmes de distribution de mise à la terre pour la construction de machines et l'ingénierie des installations
• Armoires de contrôle ferroviaires nécessitant la conformité à la protection incendie DIN EN 45545-2
• Installations en zones dangereuses ATEX/IECEx Zone 1/21 (II 2 GD Ex eb IIC Gb)
• Environnements à forte vibration nécessitant des borniers de mise à la terre sans entretien

Conforme à IEC 60947-7-2 pour les connexions de conducteur de protection, classement d'inflammabilité UL 94 V0, et DIN EN 45545-2 pour la protection incendie ferroviaire. Partie de la famille de produits Phoenix Contact PT dans le système complet CLIPLINE.

Également connu sous : Phoenix Contact PT 16 N-PE, Phoenix 3212147, bornier de mise à la terre Phoenix Contact 16 mm², bornier push-in PE.
