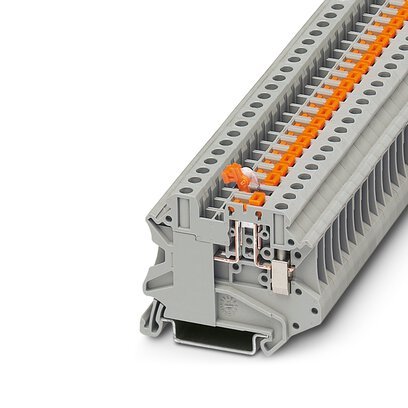

Phoenix Contact 3046171 UT 4-MT-P/P Bornier à déconnexion par lame nominale

Le bornier à déconnexion par lame Phoenix Contact UT 4-MT-P/P fait partie de la famille de produits UT, conçu pour une isolation pratique en circuit avec des vis à douille de test pour l'insertion de fiches d'essai. Classé pour 500 V et un courant thermique continu de 20 A (Ith), il accepte des conducteurs de 0,14 mm² à 6 mm² via une connexion par vis et se monte sur un rail DIN NS 35 standard.

Caractéristiques techniques :

• Désignation de la pièce : UT 4-MT-P/P
• Numéro de catalogue : 3046171
• Fabricant : Phoenix Contact
• EAN : 4017918975593
• Tension nominale : 500 V (jusqu'à 690 V, degré de pollution II)
• Courant thermique continu (Ith) : 20 A ; Tension d'impulsion nominale : 6 kV ; Catégorie de surtension : III
• Puissance dissipée maximale : 1,02 W ; Degré de pollution : 3
• Méthode de connexion : Vis (M3, couple de serrage 0,6 - 0,8 Nm) ; Longueur de dénudage : 9 mm
• Section nominale : 4 mm² ; Plage de conducteurs : 0,14 mm² - 6 mm² (AWG 26 - 10, rigide et flexible)
• Deux conducteurs de même section : 0,14 mm² - 1,5 mm² (rigide/flexible)
• Montage : NS 35/7,5, NS 35/15
• Dimensions (L x H x P) : 6,2 x 57,8 x 49,1 mm (sur NS 35/7,5)
• Couleur : gris (RAL 7042)
• Matériau isolant : PA (groupe I) ; Inflammabilité : UL 94 V0
• Indice de température (UL 746 B) : 130°C ; Application à froid : -60°C
• Poids (hors emballage) : 12,8 g ; Taille du lot : 50 pièces ; Pays d'origine : DE

Caractéristiques et avantages :

• Fonction de déconnexion par lame permettant de séparer les circuits sans retirer les conducteurs, simplifiant la maintenance
• Construction sans maintenance et résistante aux vibrations grâce au principe breveté Reakdyn
• Accepte deux conducteurs identiques par borne pour un câblage flexible et peu encombrant
• Passage de niveau intégré connectant les circuits entre niveaux de bornes avec un encombrement minimal
• Faible autoéchauffement grâce à des forces de contact élevées et des matériaux isolants de haute qualité

Applications :

• Isolation de circuit et accès aux fiches d'essai en service dans les appareillages industriels et tableaux de commande
• Câblage du matériel roulant ferroviaire nécessitant la conformité à la norme DIN EN 45545-2 pour la protection incendie
• Distribution de signaux et d'énergie en construction de machines et génie des procédés
• Tâches de mise en service et de dépannage nécessitant des mesures sous tension sans déconnexion

Conforme à IEC 60947-7-1, inflammabilité UL 94 V0, DIN EN 45545-2 (R22/R23/R24/R26, HL 1 - HL 3) et NFPA 130. Fait partie de la famille de borniers Phoenix Contact UT.

Également connu sous : Phoenix Contact UT 4-MT-P/P, Phoenix 3046171, bornier à déconnexion par lame 4 mm², bloc de déconnexion UT4-MT-P/P.
