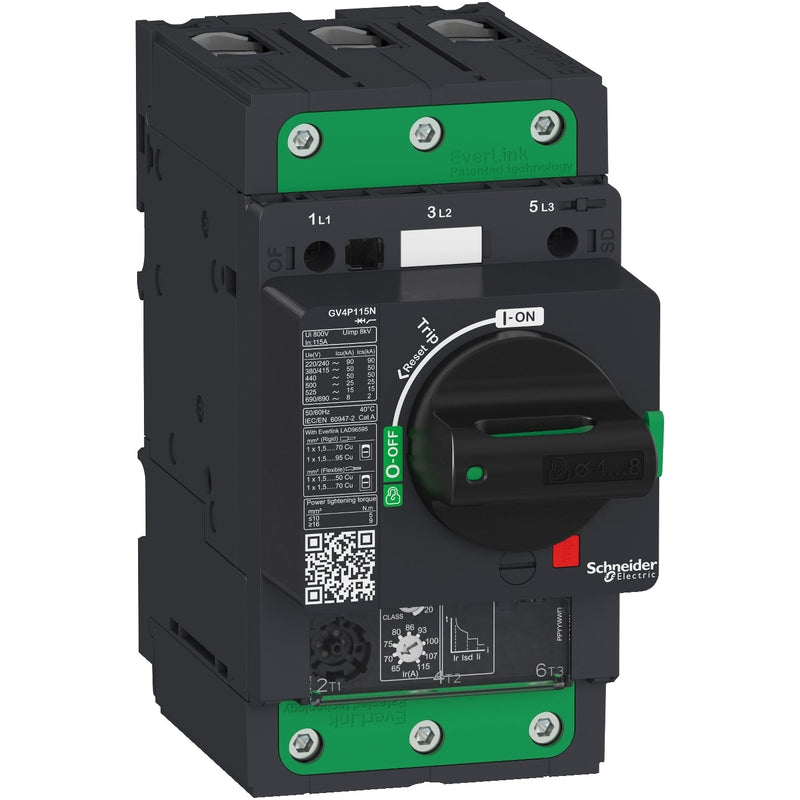

Disjoncteur moteur Schneider GV4P115N TeSys GV4 115A 50kA

Le Schneider Electric GV4P115N est un disjoncteur moteur tripolaire de la série TeSys GV4, calibré à 115 A avec une capacité de coupure de 50 kA Icu à 380...415 V AC. Il offre une protection moteur thermomagnétique avec des bornes à vis EverLink, couvrant les moteurs jusqu'à 55 kW à 415 V et jusqu'à 110 kW à 690 V.

Spécifications techniques :

• Référence commerciale : GV4P115N
• Fabricant : Schneider Electric
• EAN :
• Série / gamme : TeSys GV4
• Type de produit : Disjoncteur moteur
• Nombre de pôles : 3P
• Courant nominal [In] : 115 A
• Tension nominale d'emploi [Ue] : 690 V AC 50/60 Hz
• Tension nominale d'isolement [Ui] : 800 V AC
• Tension d'impulsion nominale [Uimp] : 8 kV
• Capacité de coupure : 100 kA Icu à 220...240 V / 50 kA Icu à 380...415 V / 8 kA Icu à 660...690 V (IEC 60947-2)
• Protection contre les surintensités : 1955 A
• Catégorie d'utilisation : Catégorie A (IEC 60947-2), AC-3 (IEC 60947-4-1)
• Type de commande : Poignée rotative
• Bornes de connexion : Borne à vis EverLink BTR, 1,5...95 mm²
• Indice de protection IP : IP40 (IEC 60529)
• Indice de protection IK : IK07 (IEC 62262)
• Température de fonctionnement : -25...70 °C
• Dimensions (LxHxP) : 81 x 155 x 165 mm
• Poids : 1,6 kg
• Certifications : IEC, UL, CSA, CCC, EAC, ATEX

Caractéristiques et avantages :

• Sensibilité à la perte de phase pour une protection moteur améliorée selon IEC 60947-4-1
• Adapté à une utilisation en sectionneur selon IEC 60947-1
• Endurance mécanique de 40 000 cycles et endurance électrique de 10 000 cycles
• Fonctionne dans toutes les positions de montage
• Calibré pour des altitudes d'utilisation jusqu'à 5000 m
• Pièces en plastique sans halogène et construction sans PVC

Applications :

• Protection moteur pour machines industrielles et variateurs de vitesse jusqu'à 110 kW
• Centres de commande moteurs et ensembles d'appareillage industriel
• Tableaux d'automatisation et de contrôle des procédés
• Protection des moteurs de pompes, compresseurs et convoyeurs

Conforme aux normes EN/IEC 60947-4-1, EN/IEC 60947-2, CSA C22.2 No 60947-4-1 et UL 60947-4-1. Partie de la gamme Schneider Electric TeSys GV4.

Également connu sous les noms : Schneider GV4P115N, Schneider Electric GV4P115N, protecteur moteur TeSys GV4 115A, disjoncteur de protection moteur 115A 50kA.
