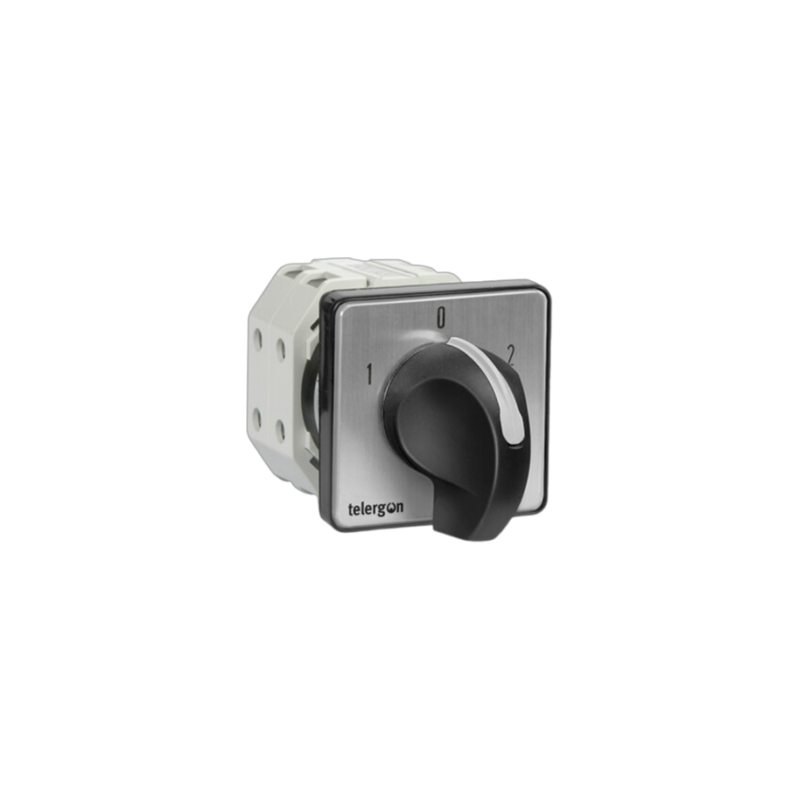

Commutateur à cames Telergon T-0004000402E1N1, inverseur 3P 1-0-2, 50A

Le Telergon T-0004000402E1N1 est un commutateur à cames de la série T, monté sur un châssis T40 et présentant un courant thermique assigné de 50 A. Il est configuré comme un commutateur inverseur avec position centrale OFF (1-0-2), à 3 pôles, fourni avec un ensemble à montage arrière et la poignée flèche noire standard.

Caractéristiques techniques :

• Référence commerciale : T-0004000402E1N1
• Fabricant : Telergon
• EAN : 8433996026044
• Série : commutateur à cames Telergon série T
• Châssis / modèle : T40 (T-402)
• Type de produit : commutateur inverseur avec position centrale OFF (1-0-2)
• Nombre de pôles / positions : 3 pôles
• Taille du châssis : 1
• Courant thermique assigné [Ith] : 50 A
• Tension d’isolement assignée [Ui] : 690 V
• Tension assignée de tenue aux chocs [Uimp] : 8 kV
• Courant assigné d’emploi [Ie] à 415 V AC-21A : 50 A
• Courant assigné d’emploi [Ie] à 415 V AC-22A : 50 A
• Puissance assignée d’emploi 3x415 V AC-23A : 18,5 kW
• Puissance assignée d’emploi 3x415 V AC-3 : 15 kW
• Courant de court-circuit conditionnel assigné : 10 kA
• Calibre maximal du fusible gL-gG : 50 A
• Pouvoir de coupure assigné à 400 V, cos phi 0,45 : 320 A
• Courant assigné de courte durée admissible (1 s) : 800 A
• Endurance mécanique : 1 000 000 manœuvres
• Conducteur rigide en cuivre maximal : 2x10 mm²
• Montage : ensemble à montage arrière (type E)
• Poignée de commande : poignée flèche noire standard (1N1)
• Température de l’air ambiant : -5...+40 °C
• Altitude maximale : 2 000 m
• Humidité maximale : 90 %
• Degré de pollution : 3 (standard pour les applications industrielles)
• Fréquence assignée : 50/60 Hz
• Normes : IEC 60947-3

Caractéristiques et avantages :

• Commutateur à cames rotatif compact pour la commande des tableaux et des machines
• Courant assigné de 50 A et capacité de commutation de 18,5 kW à 3x415 V AC-23A
• Conçu pour 1 000 000 de manœuvres mécaniques
• Ensemble à montage arrière avec poignée flèche noire standard ; d’autres fixations et poignées sont disponibles auprès de Telergon sur demande

Applications :

• Commande et commutation des machines et tableaux
• Sectionnement et sélection dans les tableaux de distribution et armoires de commande
• Installations industrielles conformes à la norme IEC 60947-3

Conforme à la norme IEC 60947-3. Fait partie de la gamme de commutateurs à cames Telergon série T.

Également connu sous les appellations : Telergon T-0004000402E1N1, T40 T-402, commutateur à cames série T 50 A.
