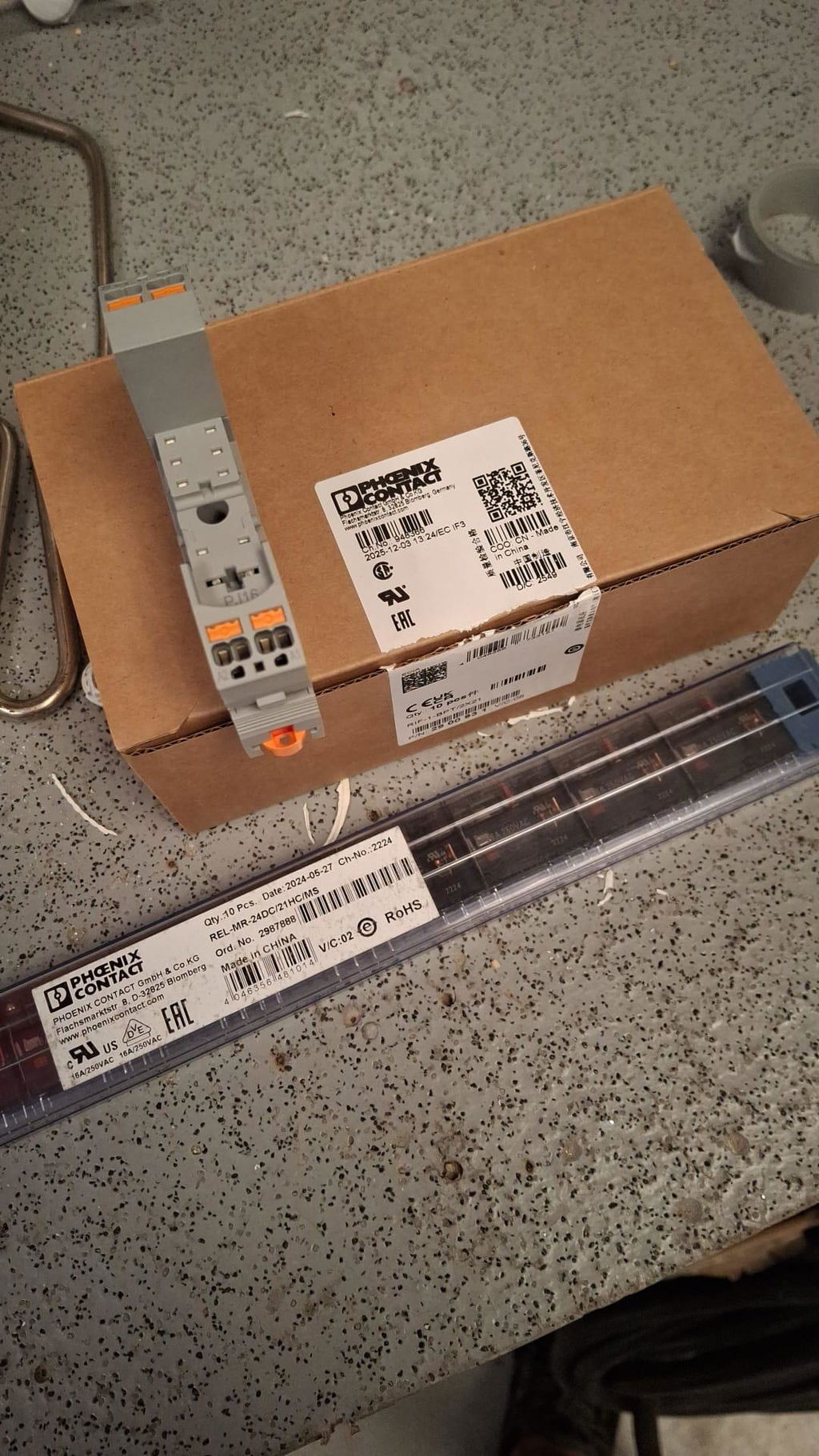

Phoenix Contact 2900931 Base de relais RIF-1-BPT/2X21

Le RIF-1-BPT/2X21 est une base de relais de la famille RIFLINE complete de Phoenix Contact, conçue pour les relais de puissance miniatures avec 1 ou 2 contacts inverseurs ou les relais à semi-conducteurs de même conception. Dotée de la technologie de connexion push-in pour un câblage rapide et un montage sur rail DIN NS 35/7, elle supporte une tension nominale de 250 V AC/DC et un courant nominal maximal de 13 A.

Spécifications techniques :

• Désignation de la pièce : RIF-1-BPT/2X21
• Numéro de catalogue : 2900931
• Fabricant : Phoenix Contact
• EAN : 4046356733151
• Famille de produits : RIFLINE complete
• Tension nominale : 250 V AC/DC
• Courant nominal : max. 13 A (dépend de l’application/assemblage)
• Méthode de connexion : connexion push-in
• Longueur de dénudage : 8 mm
• Section de conducteur rigide : 0,14 mm² - 1,5 mm²
• Section de conducteur flexible : 0,14 mm² - 1,5 mm² (cosse avec manchon plastique)
• Section de conducteur AWG : 26 - 16
• Largeur : 16 mm | Hauteur : 96 mm | Profondeur : 75 mm (avec support de fixation)
• Diamètre du trou de perçage : Ø 3,2 mm
• Couleur : gris (RAL 7042)
• Classement de inflammabilité : UL 94 V2 (boîtier)
• Température de fonctionnement : -40 °C à 85 °C
• Montage : rail DIN (NS 35/7,5), toutes positions
• Poids (hors emballage) : 49,7 g
• Conditionnement : 10 pièces

Caractéristiques et avantages :

• La connexion push-in permet un raccordement sans outil des conducteurs de 0,14 mm² à 1,5 mm²
• Compatible avec les relais de puissance miniatures à 1 ou 2 contacts inverseurs ou relais à semi-conducteurs de même conception
• Option enfichable pour modules d’entrée/suppression d’interférences afin de protéger les circuits de commutation
• Large plage de température de fonctionnement de -40 °C à 85 °C adaptée aux environnements industriels exigeants
• Montage flexible sur rail DIN dans n’importe quelle orientation pour simplifier l’agencement des armoires de commande
• Homologation ISA-S71.04 G3 pour gaz corrosifs, adaptée aux environnements chimiques sévères

Applications :

• Commutation de relais dans les armoires de commande d’automatisation industrielle et la construction de machines
• Circuits de commande et protection de moteurs nécessitant des ensembles relais enfichables maintenables
• Armoires de contrôle de processus dans les installations chimiques ou offshore (classification gaz corrosifs G3)
• Commutation de distribution électrique jusqu’à 250 V AC/DC et 13 A
• Systèmes nécessitant des modules enfichables de suppression d’interférences pour protéger les circuits sensibles

Conforme aux exigences d’inflammabilité UL 94 V2 et à la classification gaz corrosifs ISA-S71.04 G3 selon EN 60068-2-60. Certifié par CSA (76787), UL Recognized (FILE E 113228), EAC et DNV. Conforme aux directives européennes RoHS et REACH sans exemptions. Partie de la famille de produits RIFLINE complete de Phoenix Contact.

Également connu sous les noms : Phoenix Contact RIF-1-BPT/2X21, Phoenix 2900931, socle de relais RIFLINE 2X21, base de relais pour relais de puissance miniature.
