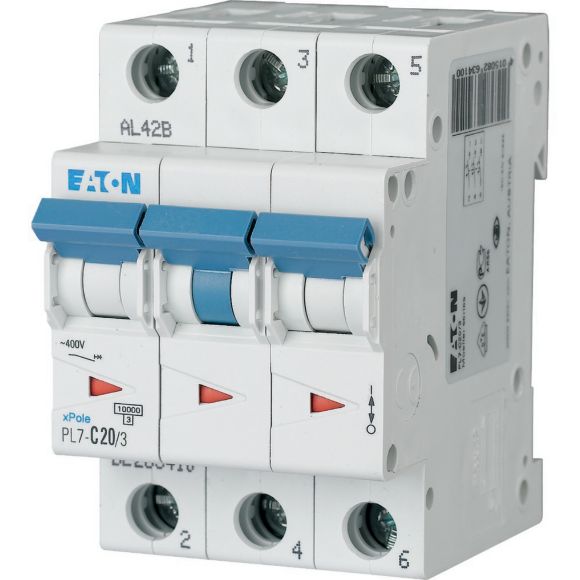

Eaton 263410 PL7-C20/3 Disjoncteur MCB 3P 20 A Courbe C 10kA Rail DIN

Le disjoncteur miniature tripolaire Eaton PL7-C20/3 fait partie de la gamme xPole de la série Moeller, avec un courant nominal de 20 A et une caractéristique de déclenchement de type C. Conçu pour la protection contre les surintensités et les courts-circuits dans les tableaux électriques résidentiels et commerciaux, il offre une capacité de coupure en court-circuit nominale de 10 kA à la fois sous 230 V et 400 V AC.

Spécifications techniques :

• Code modèle : PL7-C20/3
• Numéro de catalogue : 263410
• Fabricant : Eaton
• EAN : 4015082634100
• Courant nominal : 20 A
• Nombre de pôles : 3
• Caractéristique de déclenchement : C
• Tension de service nominale (UE) : 400 V AC
• Tension d’isolement nominale (UI) : 440 V
• Tension d’impulsion nominale (Uimp) : 4 kV
• Capacité de coupure en court-circuit nominale (ICN à 230 V / 400 V) : 10 kA
• Classe de limitation de courant : 3
• Fréquence : 50-60 Hz
• Degré de protection : IP20
• Degré de pollution : 2
• Catégorie de surtension : III
• Température ambiante de fonctionnement : -25 °C à +75 °C
• Section de conducteur connectable : 1-25 mm² (rigide et multibrins)
• Largeur en modules : 3
• Dimensions (L x H x P) : 52,8 x 82 x 71 mm
• Poids : 0,36 kg
• Conformités : conforme RoHS

Caractéristiques et avantages :

• Capacité de coupure en court-circuit nominale de 10 kA avec classe de limitation de courant 3 pour une protection robuste contre les défauts
• Large plage de température ambiante de fonctionnement de -25 °C à +75 °C adaptée à divers environnements d’installation
• Accepte des sections de conducteur de 1 à 25 mm² (rigide et multibrins) pour une flexibilité de câblage
• Compatible avec les accessoires et équipements supplémentaires xPole pour l’extension du système
• Construction conforme RoHS
• Réduction de capacité en fonction de la température ambiante : une augmentation de 1 °C entraîne une réduction linéaire de 0,5 % de la capacité de transport de courant

Applications :

• Protection des circuits terminaux dans les tableaux de distribution résidentiels
• Protection des charges triphasées dans les tableaux électriques commerciaux
• Ensembles d’appareillage nécessitant des dispositifs de catégorie de surtension III
• Protection des sous-circuits montés sur rail DIN dans les armoires de commande
• Appareillage d’installation générale pour bâtiments résidentiels et commerciaux

Conforme à la norme IEC/EN 60898-1. Partie de la gamme d’appareillage Eaton Moeller xPole pour applications résidentielles et commerciales.
