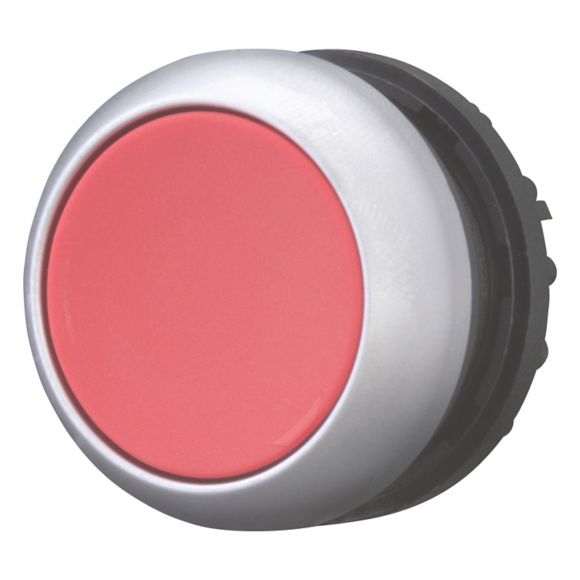

Eaton 216617 M22-DR-R Bouton-poussoir M22 22,5 mm rouge maintenu

Le Eaton M22-DR-R est un bouton-poussoir plat à maintien de la série RMQ-Titan, conçu pour des découpes de panneau de 22,5 mm dans les applications de commande industrielle et d'automatisation. Il dispose d'un actionneur rouge avec une lunette en plastique de couleur titane vierge et une action de commutation à verrouillage nécessitant seulement une force d'actionnement de 5 N. La fonction à maintien peut être convertie en retour par ressort directement sur l'appareil, éliminant ainsi le besoin d'une variante d'actionneur distincte.

Spécifications techniques :

• Code modèle : M22-DR-R
• Numéro de catalogue : 216617
• Fabricant : Eaton
• EAN : 4015082166175
• Type de produit : Actionneur bouton-poussoir
• Fonction de l'actionneur : Maintenu (verrouillage)
• Couleur de l'actionneur : Rouge
• Inscription : Vierge
• Couleur de la lunette : Titane
• Matériau de la lunette : Plastique
• Type d'élément frontal : Plat
• Type de lentille : Rond
• Diamètre d'ouverture : 22,5 mm
• Dimensions frontales : 22 x 22 mm
• Dimensions totales : 30 x 30 x 30 mm
• Poids : 0,011 kg
• Force d'actionnement : 5 N
• Nombre de positions de commande : 1
• Fréquence de fonctionnement : 1800 opérations/h
• Durée de vie mécanique : 1 000 000 opérations
• Température ambiante de fonctionnement : -25 °C à 70 °C
• Température maximale de stockage ambiant : 80 °C
• Degré de protection : IP66, IP67, IP69K, NEMA 4X, NEMA 12, NEMA 13, NEMA 3R
• Résistance aux chocs : 30 g, sinusoïdal 11 ms selon IEC/EN 60068-2-27
• Compatible SmartWire-DT : Oui, via connexion SWD-RMQ
• Position de montage : Selon besoin
• Équipé de : Anneau frontal
• Certifications : CE, IEC/EN 60947-5, UL 508, CSA, VDE, DNV, GL, LR

Caractéristiques et avantages :

• La fonction maintenue/verrouillage est convertible sur site en retour par ressort directement sur l'appareil, réduisant les variantes en stock
• Classement IP66, IP67 et IP69K - résiste aux lavages haute pression et à l'exposition extérieure
• Durée de vie mécanique de 1 000 000 d'opérations pour une longue durée de service dans des cycles de travail exigeants
• Compatible SmartWire-DT via SWD-RMQ, permettant un câblage simplifié dans les systèmes de commande intelligents
• Large plage de température de fonctionnement de -25 °C à 70 °C adaptée aux environnements industriels extrêmes
• Certifié mondialement CE, UL, CSA, VDE, DNV, GL et LR pour une utilisation dans des projets internationaux

Applications :

• Panneaux de commande de machines industrielles nécessitant un commutateur marche/arrêt maintenu
• Postes de commande opérateur dans la fabrication et l'automatisation des procédés
• Enceintes extérieures et zones de lavage nécessitant une protection IP69K
• Armoires de commande équipées SmartWire-DT
• Bureaux de commande marins et offshore nécessitant une certification DNV, GL ou LR

Conforme à IEC/EN 60947-5 et UL 508. Partie de la série Eaton Moeller RMQ-Titan M22, compatible avec toute la gamme de blocs de contacts et accessoires M22.

Également connu sous : Eaton M22-DR-R, Eaton 216617, catalogue Eaton 216617, modèle Eaton M22-DR-R, bouton-poussoir maintenu rouge RMQ-Titan, bouton-poussoir plat verrouillable M22 rouge.
