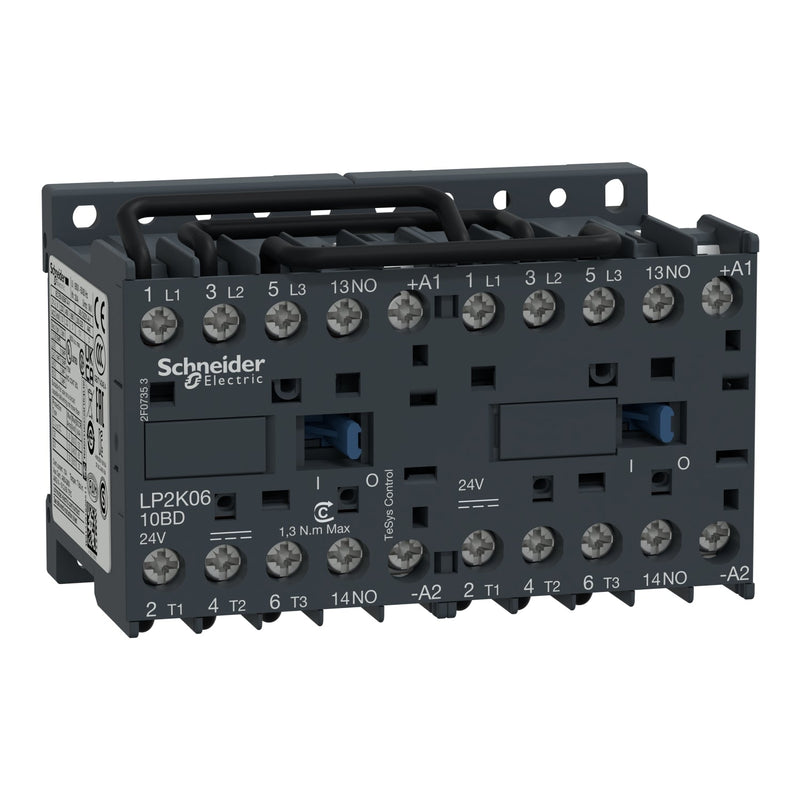

Schneider LP2K0610BD TeSys K contacteur inverseur 3P 6 A bobine 24V CC

Le Schneider Electric LP2K0610BD est un contacteur inverseur TeSys K avec une configuration 3 pôles (3NO), conçu pour les applications de commande de moteur dans les catégories de service AC-3 et AC-4. Il fonctionne jusqu'à 440 V AC avec un courant nominal de 6 A et dispose d'une bobine de commande en 24 V DC. L'unité est fournie préassemblée avec un séquencement d'inversion de phase pour le contrôle direct du moteur en inversion.

Spécifications techniques :

• Référence commerciale : LP2K0610BD
• Fabricant : Schneider Electric
• EAN :
• Série / gamme : TeSys K
• Type de produit : Contacteur inverseur
• Nombre de pôles : 3P (3NO)
• Courant nominal [Ie] : 6 A à 440 V AC, AC-3
• Tension d'alimentation nominale [Ue] : jusqu'à 690 V AC 50/60 Hz
• Tension du circuit de commande : 24 V DC
• Type de circuit de commande : DC standard
• Composition des contacts auxiliaires : 1 NO
• Tension d'isolement nominale [Ui] : 690 V (IEC 60947-4-1), 600 V (UL 508)
• Tension d'impulsion nominale [Uimp] : 8 kV
• Capacité de coupure nominale [Irms] : 110 A AC (IEC 60947)
• Capacité de coupure nominale : 110 A à 220-440 V ; 70 A à 660-690 V
• Courant thermique conventionnel [Ith] : 20 A à 60 °C (circuit de puissance)
• Puissance moteur : 1,5 kW à 220-230 V ; 2,2 kW à 380-415 V ; 3 kW à 440-690 V
• Endurance électrique : 1,3 million de cycles à 6 A AC-3, 440 V
• Endurance mécanique : 5 millions de cycles
• Fréquence maximale de fonctionnement : 3600 cycles/h
• Type d'interverrouillage : Mécanique
• Montage : panneau ou rail DIN
• Connexion : bornes à vis, 1-2 conducteurs, 1,5-4 mm² rigide ou 0,75-4 mm² flexible
• Couple de serrage : 0,8-1,3 N.m
• Protection IP : IP20 (VDE 0106)
• Température de fonctionnement : -25 à 50 °C
• Température de stockage : -50 à 80 °C
• Altitude de fonctionnement : jusqu'à 2000 m sans dérating
• Dimensions (LxHxP) : 90 x 58 x 57 mm
• Poids : 0,48 kg
• Normes : IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, GB/T 14048.4, JIS C8201-4-1
• Certifications : CE, UKCA, UL, CSA, CCC, EAC, CB Scheme
• Garantie : 18 mois

Caractéristiques et avantages :

• Contacteur inverseur préassemblé avec séquencement d'inversion de phase, réduisant le temps de câblage et les erreurs d'installation
• Interverrouillage mécanique entre les directions avant et arrière empêchant l'alimentation simultanée
• Large gamme d'utilisation (AC-3, AC-3e, AC-4) couvrant le démarrage standard des moteurs jusqu'à la commutation directe sous charge
• Temps de fermeture et d'ouverture rapides (30-40 ms fermeture, 10 ms ouverture) pour un contrôle moteur réactif
• Fonctionne dans une large plage de températures ambiantes (-25 à 50 °C) adaptée aux environnements industriels
• Multiples certifications internationales (CE, UL, CSA, CCC, EAC) pour conformité globale

Applications :

• Commande inverseur de petits moteurs triphasés AC jusqu'à 3 kW dans les machines-outils et les systèmes de convoyage
• Centres de commande moteur et panneaux d'automatisation industrielle nécessitant des démarreurs inverseurs compacts
• Applications pompes et ventilateurs où un contrôle directionnel est requis
• Machines OEM avec espace limité sur panneau bénéficiant de l'ensemble inverseur préassemblé

Conforme aux normes IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, GB/T 14048.4 et JIS C8201-4-1. Partie de la gamme Schneider Electric TeSys K.
